RF56-160L-6/2H電阻器YZR160L-69KW山東德慶

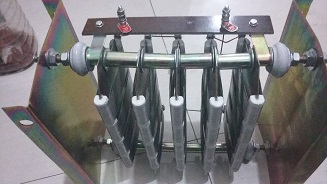

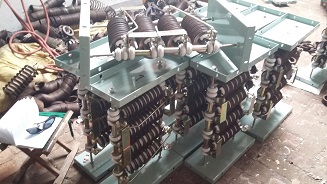

Zx16型不銹鋼電阻器適用于交流50hz，額定電壓至1140v及直流1000v及以下的電路中，主要作為電動機的起動、制動與調速電阻之用。額定功率為5.6kw。優于取代老式電阻器,廣泛適用于各類繞線型電動機的使用，廣泛用于冶金、礦山、碼頭、電力、地鐵、建筑、機械制造業等。結 構：　　　 zx16型不銹鋼電阻器是由不銹鋼板沖制成的網板形電阻元件通過點焊及氬弧焊聯接而成，可完全替代zx1型鑄鐵電阻器、zx2型線繞電阻器、zx10（或zx15）型鐵鉻鋁圓筒形電阻器、zx12型鐵鉻鋁大波浪形電阻器、zx9型鐵鉻鋁小波浪形電阻器等，并具有互換性。 優 點：安全可靠,具有容量大,耐腐蝕,無感應,無接觸電阻,阻值穩定,使用壽命長,耐腐性能好等；缺 點：電阻元件需要專用設備加工。      zx16不銹鋼電阻器適用于冶金化工、礦山建筑、港口碼頭、地鐵及機械制造專業的各類起重設備中作電動機起動調速制動用電阻器，變頻器制 動電阻，在大功率電機的匹配成套電阻中更顯優越性。隨著電力系統的發展在高壓配電自動跟蹤消弧線圈阻尼電阻、諧波過濾電阻等領域被廣泛選用。從安全經濟適應環境等方面考慮，不銹鋼電阻器有著廣泛的應用前景。     生產銷售zx16系列不銹鋼電阻器：zx16-0.1 zx16-0.14 zx16-0.2 zx16-0.28 zx16-0.4 zx16-0.56 zx16-0.8 zx16-1.1 zx16-1.6 zx16-2.2 zx16-3 zx16-4.2 zx16-5.6 zx16-8 zx16-11 zx16-16 zx16-2 zx16-2.5 zx16-3.3 zx16-4 zx16-5 zx16-6.6 zx16-7 zx16-9 zx16-11 zx16-14.5 zx16-19.5 zx16-28 zx16-35 zx16-44 zx16-58 zx16-80我公司是一家電阻器、頻敏變阻器等低壓電器配套的生產廠家。主要產品有：頻敏變阻器,自耦變壓器，ZNK-P永磁開關控制器，鑄鐵電阻器，鑄鐵電阻器配件，絕緣片絕緣管，銅墊，磁珠，瓷牙，連接線，鑄鐵片，耦合器，摩摖塊，、電阻器、不銹鋼電阻器、起動調整電阻器、制動電阻器、熱電偶、熱電阻、液壓制動器、電抗器、變壓器、集電環、碳刷、凸輪控制器、主令控制器、聯動臺等。     頻敏變阻器頻敏變阻器頻敏變阻器 山東德慶電器制造有限公司工業bp全系列頻敏變阻器型號：  山東德慶電器制造有限公司供應bp1頻敏變阻器 bp2頻敏變阻器 bp3頻敏變阻器 bp4頻敏變阻器 bp4g頻敏變阻器 bp6頻敏變阻器 bp8y頻敏變阻器。我公司生產的zx1系列電阻器，zx2系列電阻器，zx9系列電阻器，zx12系列電阻器，zx15系列電阻器，zx16,zx18,zx22,zx26,zx28等不銹鋼系列電阻器和bp1系列頻敏變阻器，bp2系列頻敏變阻器，bp3系列頻敏變阻器，bp4系列頻敏變阻器，bp6系列頻敏變阻器，bp8y系列頻敏變阻器頻敏變阻器頻敏變阻器頻敏變阻器 山東德慶電器制造有限公司工業bp全系列頻敏變阻器型號：  山東德慶電器制造有限公司供應bp1頻敏變阻器 bp2頻敏變阻器 bp3頻敏變阻器 bp4頻敏變阻器 bp4g頻敏變阻器 bp6頻敏變阻器 bp8y頻敏變阻器。經銷寶鋼,武鋼,首鋼,馬鋼,太鋼,包鋼,本鋼,攀鋼,唐鋼,宣鋼,承鋼 | 石鋼,邢鋼,濟鋼,邯鋼,舞鋼，安鋼，酒鋼，杭鋼，沙鋼，梅鋼，浦鋼，南鋼，淮鋼，萊鋼，廣鋼，韶鋼，柳鋼，凌鋼，通鋼，湘鋼，漣鋼，鄂鋼，重鋼，昆鋼，萍鋼，威鋼，成鋼，八鋼，珠鋼，鞍鋼新軋，天津鋼管，安陽鋼管，寶鋼鋼管，魯寶鋼管，北臺鋼廠，南昌鋼廠，青島鋼廠等幾大剛廠。同時也經銷北京，重慶，上海，天津安徽省合肥 , 黃山, 宿州 ,宣城,蕪湖 , 蚌埠, 銅陵,阜陽,馬鞍山,巢湖,淮北,安慶,六安,黃山,太湖,亳州,淮南,滁州。福建省福州,南平,廈門,石獅,龍巖,永安,莆田,邵武,泉州,漳州,三明,寧德。　 　 　 　  甘肅省  蘭州,臨夏,張掖,嘉峪關,金昌,平涼,白銀,武威,酒泉,玉門,天水,西峰。廣東省  廣州,東莞,梅州,潮州,汕尾,深圳, 茂名,佛山,江門,清遠,韶關,汕頭,惠州,河源,湛江, 肇慶,中山,陽江。　 　 　 　  廣西省  南寧,百色,北海,桂林,柳州,河池,憑祥,欽州,玉林,梧州,合山, 欽州。貴州省  貴陽,銅仁,都勻,興義,赤水,六盤水,凱里,安順,遵義,畢節。海南省  海口,通什,三亞,儋州。河北省  石家莊,辛集,邢臺,邯鄲,泊頭,唐山 ,保定,定州,廊坊,南宮,衡水,沙河,滄州,任丘,秦皇島,承德,涿州,張家口。　 　 　 　  黑龍江省   哈爾濱,肇東,伊春,鶴崗,雙鴨山,牡丹江,雞西,大慶,黑河,阿城,綏化,佳木斯,七臺河,同江,綏汾河,齊齊哈爾,北安,五大連池。河南省  鄭州,焦作,鶴壁,許昌,駐馬店,周口,洛陽,義馬,開封,新鄉,安陽/////, 濮陽,漯河,信陽,平頂山,三門峽,南陽,商丘。 　 　  湖北省  武漢,天門,應城,仙桃,荊沙,荊門,鄂州,咸寧,蒲圻,老河口,十堰,枝城,利川,麻城,孝感,安陸,江漢,洪湖,石首,黃石,武穴,襄樊,隨州,丹江口,宜昌,恩施。湖南省  長沙,湘鄉,益陽,汨羅,津,張家界,漣源,懷化,衡陽, 邵陽,永州,湘潭,株洲,岳陽,常德,吉首,婁底,冷水江,洪江,耒陽,郴州冷水灘。江蘇省  南京,鎮江,常州,宜興,蘇州,徐州,淮陰,宿遷,東臺,泰州,南通,儀征,丹陽,無錫,江陰,常熟,連云港,淮安,鹽城,揚州,興化,吳江。江西省  南昌,景德鎮,鷹潭,新余,贛州,井岡山,黎川,九江,上饒,伊春,萍鄉,吉安,撫州,廬山。吉林省  長春,吉林,延吉,龍井,通化,渾江,四平,遼源,洮南,扶余,樺甸,圖們,敦化,集安,梅河口,白城,公主嶺,白山。遼寧省  沈陽,鐵嶺,撫順,海城,大連,本溪,錦州,興城,北票,盤錦,遼陽,鐵法,鞍山,營口,瓦房店,丹東,錦西,朝陽,阜新,長海。內蒙古自治區  呼和浩特,二連浩特,臨河,東勝,滿洲里,赤峰,烏蘭浩特,霍林郭勒,集寧,包頭,烏海,海拉爾****牙克石,錫林浩特,通遼,扎蘭屯。山東省  濟南,臨清,淄博,東營,諸城,煙臺,青島,萊蕪,濟寧,荷澤,日照,滕州,聊城,德州,濱州,濰坊,青州,威海,泰安,新泰,曲阜,臨沂,棗莊,文登。山西省  太原,忻州,臨汾,運城,長治,榆次,大同,侯馬,陽泉,晉城。陜西省   西安,延安,榆林,商州,漢中,咸陽,渭南,安康,寶雞,銅川。云南省   昆明,曲靖,開遠,大理,保山,文山,景洪,中甸,臨滄,東川,昭通,個舊,楚雄,玉溪,思茅,潞西,六庫,麗江。浙江省   杭州,紹興,嘉興,寧波,舟山,椒江,蘭溪,衢州,溫州,東陽,蕭山,湖州,海寧,余姚,臨海,金華,麗水,江山,義烏,瑞安。等約300余家起重機廠和重型機械廠,受到用戶的一直好評,歡迎新老客戶光臨回顧.24小時跟蹤服務，我們的產品型號齊全。質優價廉，質保期五年。

：

交流起重機YZR系列電動機成套電阻器

型號意義

R   □   5   □－ □ － □ / □   □ － □

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱    ︱ 防護外殼 （注）

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱     電阻元件代號

︱  ︱  ︱   ︱   ︱    ︱   ︱        電阻器箱數

︱  ︱  ︱   ︱   ︱    ︱          電動機極數

    ︱  ︱  ︱   ︱   ︱            電動機機座號

 ︱  ︱  ︱   ︱            通電持續率

︱  ︱  ︱           設計序號（匹配YZR系列電動機）

︱  ︱           控制系統代號

︱           電阻器

注：帶有外殼的代號為“X”，防護等級為IP23.，透用戶外防雨“X2”；戶內安全防護“X1”；不帶有外殼的則無“X”代號。

1、電阻F元件代號:

“B”-ZB1及ZB2—康銅板形電阻器元件；

“Y”（J）-ZY（J）-鐵鉻鋁齒形（又稱大波浪電阻元件）；

“D”-ZD1-鐵鉻鋁小波浪電阻元件；

“Ｈ”（W、C、C3）－ZH-不銹鋼網狀形電阻器元件。

2、通電持續率TD%：

TD15%為“1”； TD25%為“2”； TD40%為“4”； TD60%為“6”

3、控制系統代號：

T-凸輪控制器控制（不對稱電阻）

K-凸輪控制器控制（不對稱電阻，轉子一相開路起動）

Q-用PQR10型即PQD6402型升降控制箱（七段電阻六段切換）

S-用PQS單相制動型升降控制箱（五段電阻四段切換）

Sf-用PQS單相制動型升降控制箱（六段電阻五段切換）

Y-RQY型PQR9型即PQD6401型平移控制箱

Z-PQZ型抓斗控制箱（四段電阻三段切換）

Ze-PQZ型抓斗控制箱（五段電阻四段切換）

F-QR2S二級反接制動升降控制箱

RF56-160M1-6/2B,RF56-160M2-6/2B起動調整電阻器

1、產品用途
本起動調整電阻器主要用于d起重機中以及類似于起重設備匹配YZR系列電動機的S3、S4及S5工作制的通用電阻器，它適用于交流50HZ，電壓至660V的電路中和控制器（屏）配合，控制電動機的起動、調速及制動。
2、接線圖系列

　　1、RT51，RT52，RT54，RT01，RT02，RT03，RT11，RT12，RT21，RT22，RT31，RT41，RT42，型起動調整電阻器的接線圖及電阻段的標志見圖1：
RT型電阻器

　　

　　2、RK51，RK52，RK54型起動調整電阻器的接線圖及電阻段的標志見圖2：
RK型電阻器

　　

3、RQ52，RQ54，RQ56型起動調整電阻器的接線圖及電阻段的標志見圖3：
RQ型電阻器

　　4、RS52，RS54，RS56，RS31，RS41型起動調整電阻器的接線圖及電阻段的標志見圖4：
RS型電阻器

　　5、RSF52，RSF54型起動調整電阻器的接線圖及電阻段的標志見圖5：
RSF型電阻器

6、RY52，RY54，RY56型起動調整電阻器的接線圖及電阻段的標志見圖6：
RY型電阻器

　　7、RZ54，RZ56，RZ41，RZ42，RZ52型起動調整電阻器的接線圖及電阻段的標志見圖7：
RZ型電阻器

　　8：RZe54，RZe56型起動調整電阻器的接線圖及電阻段的標志見圖8：
RZe型電阻器

 RF56-160M1-6/2B（配YZR160M1-6）起動調整電阻器

                 RF56-160M2-6/2B（配YZR-160M2-6）起動調整電阻器

                 RF56-160L-6/2B（配YZR160L-6）起動調整電阻器

                 RF56-180L-6/5J（配YZR180L-6）起動調整電阻器

                 RF56-200L-6/5J（配YZR200L-6）起動調整電阻器

                 RF56-225M-6/6J（配YZR225M-6）起動調整電阻器

                 RF56-250M1-6/7J（配YZR250M1-6）起動調整電阻器

                 RF56-250M2-6/8J（配YZR250M2-6）起動調整電阻器

                 RF56-280S-6/10J（配YZR280S-6）起動調整電阻器

                 RF56-280M-6/11J（配YZR280M-6）起動調整電阻器

                 RF56-160L-8/2B（配YZR160L-8）起動調整電阻器

                 RF56-180L-8/3J（配YZR180L-8）起動調整電阻器

                 RF56-200L-8/4J（配YZR200L-8）起動調整電阻器

                 RF56-225M-8/5J（配YZR225M-8）起動調整電阻器

                 RF56-250M1-8/6J（配YZR250M1-8）起動調整電阻器

RF56-250M2-8/7J（配YZR250M2-8）起動調整電阻器

                 RF56-280S-8/8J（配YZR280S-8）起動調整電阻器

                 RF56-280M-8/9J（配YZR280M-8）起動調整電阻器

                 RF56-315S-8/12J（配YZR315S-8）起動調整電阻器

                 RF56-315M-8/15J（配YZR315M-8）起動調整電阻器

 RF56-315M-8J/17J（配YZR315M-8）起動調整電阻器

                 RF56-280S-10/7J（配YZR280S-10）起動調整電阻器

                 RF56-280M-10/9J（配YZR280M-10）起動調整電阻器

                 RF56-315S-10/9J（配YZR315S-10）起動調整電阻器

                 RF56-315M-10/12J（配YZR315M-10）起動調整電阻器

                 RF56-355M-10J/13J（配YZR355M-10 起動調整電阻器

                 RF56-355M-10J/13J（配YZR355M-10）起動調整電阻器

                 RF56-355L1-10J/16J（配YZR355L1-10起動調整電阻器

                 RF56-355L2-10J/19J（配YZR355L2-10）起動調整電阻器

                 RF56-400L1-10J/23J（配YZR400L1-10起動調整電阻器

                 RF56-400L2-10J/30J（配YZR400L2-10） 起動調整電阻器
