RF56-160M1-6/2H電阻器YZR-160M1-6/5KW

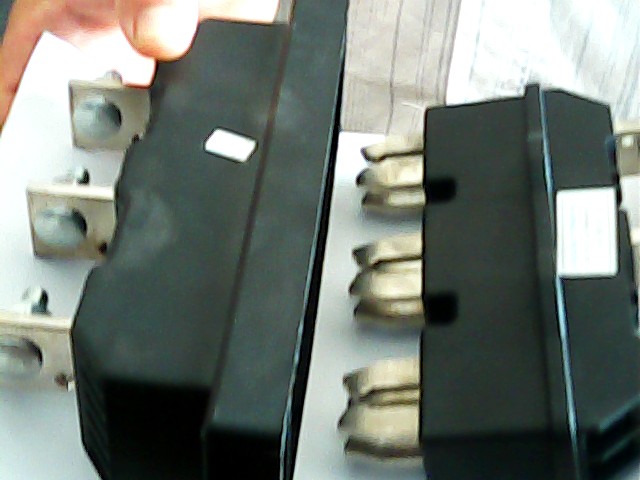

這個圖是銅墊；

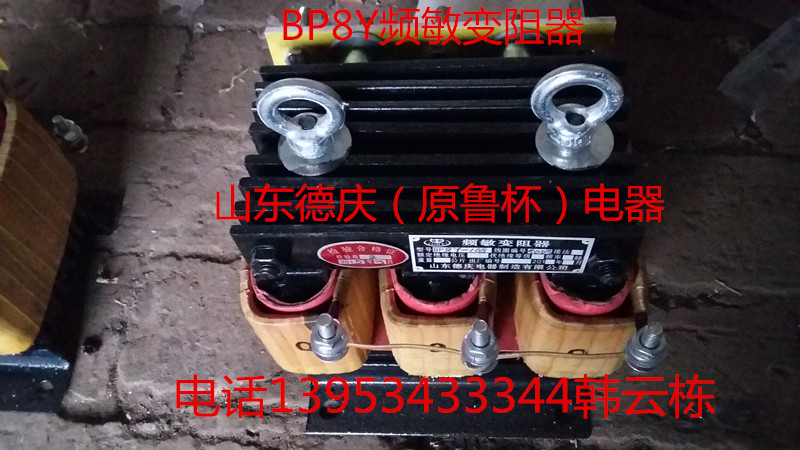

山東德慶電器制造有限公司專業供應進線電抗器，出線電抗器，直流電抗器，自耦變壓器，電阻器，不銹鋼電阻器，變頻器制動電阻，頻敏變阻器，穩壓器，耦合器，摩摖塊，ZNK-P永磁開關控制器，鑄鐵電阻器，鑄鐵電阻器配件絕緣管，絕緣片連接線，鑄鐵片磁珠，瓷牙，插件，磁鋼，鐵鉻鋁電阻器，不銹鋼絲電阻器，我公司生產的電抗器可替代ABB、西門子、施耐德、歐姆龍、德力西、英威騰、富士、倫茨、歐陸、艾默生、丹佛斯、日立、安川、明電舍、三肯、東芝、三菱、LG、現代、康沃、佳靈、偉肯、VACON、安邦信、時代、普傳、臺達、臺安、東元、森蘭、匯川、雷諾爾、格立特、寧茂、傳動之星、海利普、等變流器變頻器配置的專用電抗器、變壓器。我司生產的電抗器可與國內外品牌1.5KW變頻器2.2KW變頻器3.7KW變頻器4KW變頻器5.5KW變頻器7.5KW變頻器11KW變頻器13.1KW變頻器15KW變頻器18.5KW變頻器22KW變頻器26KW變頻器30KW變頻器37KW變頻器40KW變頻器45KW變頻器55KW變頻器60KW變頻器75KW變頻器90KW變頻器100KW變頻器110KW變頻器132KW變頻器150KW變頻器160KW變頻器185KW變頻器200KW變頻器220KW變頻器250KW變頻器280KW變頻器315KW變頻器355K..



我們的產品型號齊全，廠家直銷，質優價廉，質保期五年，歡迎廣大朋友到我公司選購吧。聯系電話；13953433344；電話，05343735099；傳真；05343735099；QQ；1799773943，韓云棟

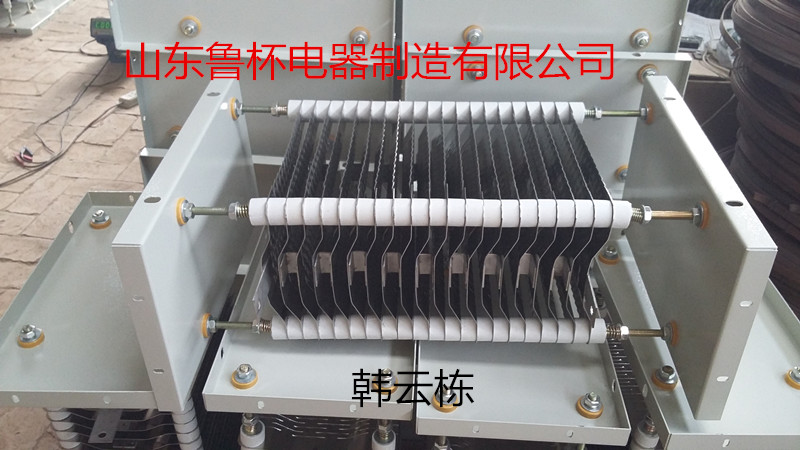

 ZX26系列不銹鋼電阻器適用于交流50HZ電壓至1140V及直流電壓至1000V的電路中，主要作為電動機起動，制動與調速用。

        ZX26系列不銹鋼電阻器具有安全可靠的產品性能、容量大、耐腐蝕、壽命長、無等特點，特別在大功率電動機的匹配電阻更顯示其優越性，從經濟安全環境等多方面考慮，其有著廣泛的應用前景。

        隨著電力系統的發展，特別被選用為高壓變壓器中性點接地電阻，高壓配電自動跟蹤消弧線圈阻尼電阻及諧波過率電阻等新領域，使用性能穩定可靠。

       主要作為冶金、化工、礦山、建筑、港口碼頭等場合機機械制造專業的各類起重機械設備中作為起重機起動，調速及電力制動電阻器

交流起重機YZR系列電動機成套電阻器

型號意義

R   □   5   □－ □ － □ / □   □ － □

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱    ︱ 防護外殼 （注）

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱     電阻元件代號

︱  ︱  ︱   ︱   ︱    ︱   ︱        電阻器箱數

︱  ︱  ︱   ︱   ︱    ︱          電動機極數

    ︱  ︱  ︱   ︱   ︱            電動機機座號

 ︱  ︱  ︱   ︱            通電持續率

︱  ︱  ︱           設計序號（匹配YZR系列電動機）

︱  ︱           控制系統代號

︱           電阻器

注：帶有外殼的代號為“X”，防護等級為IP23.，透用戶外防雨“X2”；戶內安全防護“X1”；不帶有外殼的則無“X”代號。

1、電阻F元件代號:

“B”-ZB1及ZB2—康銅板形電阻器元件；

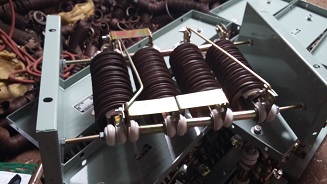

“Y”（J）-ZY（J）-鐵鉻鋁齒形（又稱大波浪電阻元件）；

“D”-ZD1-鐵鉻鋁小波浪電阻元件；

“Ｈ”（W、C、C3）－ZH-不銹鋼網狀形電阻器元件。

2、通電持續率TD%：

TD15%為“1”； TD25%為“2”； TD40%為“4”； TD60%為“6”

3、控制系統代號：

T-凸輪控制器控制（不對稱電阻）

K-凸輪控制器控制（不對稱電阻，轉子一相開路起動）

Q-用PQR10型即PQD6402型升降控制箱（七段電阻六段切換）

S-用PQS單相制動型升降控制箱（五段電阻四段切換）

Sf-用PQS單相制動型升降控制箱（六段電阻五段切換）

Y-RQY型PQR9型即PQD6401型平移控制箱

Z-PQZ型抓斗控制箱（四段電阻三段切換）

Ze-PQZ型抓斗控制箱（五段電阻四段切換）

F-QR2S二級反接制動升降控制箱

RF52-160M1-6/2H      RF52-160M2-6/2H       RF52-160L-6/2H      RF52-180L-6/3H

RF52-200L-6/3H     RF52-225M-6/3H      RF52-250M1-6/4H     RF52-250M2-6/5H

RF52-280S-6/5H     RF52-280M-6/7H      RF52-160L-8/2H      RF52-180L-8/3H

RF52-200L-8/3H     RF52-225M-8/4H      RF52-250M1-8/4H     RF52-250M2-8/5H

RF52-280S-8/5H     RF52-280M-8/6H      RF52-315S-8/7H      RF52-315M-8/9H

RF52-315M-8 Y/9H    RF52-280S-10/5H     RF52-280M-10/4H     RF52-315S-10/6H

RF52-315M-10/6H    RF52-355M-10/9H     RF52-355M-10 Y/9H     RF52-355L1-10/9H

RF52-355L2-10/11H  RF52-400L1-10/15H    RF52-400L2-10/18H    RF54-160M1-6/2H

RF54-160M2-6/2H    RF54-160L-6/2H       RF54-180L-6/3H       RF54-200L-6/4H

RF54-225M-6/4H     RF54-250M1-6/5H       RF54-250M2-6/5H      RF54-280S-6/6H

RF54-280M-6/7H     RF54-160L-8/2H       RF54-180L-8/3H       RF54-200L-8/3H

RF54-225M-8/4H     RF54-250M1-8/5H       RF54-250M2-8/5H      RF54-280S-8/6H

RF54-280M-8/6H      RF54-315S-8/9H      RF54-315M-8/10H       RF54-315M-8 Y/9H

RF54-280S-10/5H     RF54-280M-10/5H      RF54-315S-10/6H      RF54-315M-10/8H

RF54-355M-10/9H     RF54-355M-10 Y/10H    RF54-355L1-10/10H    RF54-355L2-10/12H

RF54-400L1-10/15H   RF54-400L2-10/18H     RF56-160M1-6/2H      RF56-160M2-6/2H

RF56-160L-6/2H      RF56-180L-6/4H       RF56-200L-6/4H       RF56-225M-6/5H

RF56-250M1-6/6H     RF56-250M2-6/6H       RF56-280S-6/7H       RF56-280M-6/9H

RF56-160L-8/2H      RF56-180L-8/3H       RF56-200L-8/3H       RF56-225M-8/4H

RF56-250M1-8/5H      RF56-250M2-8/5H     RF56-280S-8/6H        RF56-280M-8/7H

RF56-315S-8/9H      RF56-315M-8/12H      RF56-315M-8 Y/13H     RF56-280S-10/5H

RF56-280M-10/6H     RF56-315S-10/7H      RF56-315M-10/9H      RF56-355M-10/10H

RF56-355M-10 Y/10H   RF56-355L1-10/12H    RF56-355L2-10/15H     RF56-400L1-10/18H

RF56-400L2-10/21H

RF52-160M1-6/2B;配YZR-160M1-6/起動調整電阻器

RF52-160M2-6/2B（配YZR-160M2-6）起動調整電阻器

RF52-160L-6/2B（配YZR160L-6）起動調整電阻器

RF52-180L-6/4J（配YZR180L-6）起動調整電阻器

RF52-200L-6/4J（配YZR200L-6）起動調整電阻器

RF52-225M-6/4J（配YZR225M-6）起動調整電阻器

RF52-250M1-6/5J（配YZR250M1-6）起動調整電阻器

RF52-250M2-6/6J（配YZR250M2-6）起動調整電阻器

RF52-280S-6/6J（配YZR280S-6）起動調整電阻器

RF52-280M-6/9J（配YZR280M-6）起動調整電阻器

RF52-160L-8/2B（配YZR160L-8）起動調整電阻器

RF52-180L-8/3J（配YZR180L-8）起動調整電阻器

RF52-200L-8/3J（配YZR200L-8）起動調整電阻器

RF52-225M-8/4J（配YZR225M-8）起動調整電阻器

RF52-250M1-8/5J（配YZR250M1-8）起動調整電阻器

RF52-250M2-8/6J（配YZR250M2-8）起動調整電阻器

RF52-280S-8/6J（配YZR280S-8）起動調整電阻器

RF52-280M-8/8J（配YZR280M-8）起動調整電阻器

RF52-315S-8/9J（配YZR315S-8）起動調整電阻器

RF52-315M-8/11J（配YZR315M-8）起動調整電阻器

RF52-315M-8J/13J（配YZR315M-8）起動調整電阻器

RF52-280S-10/6J（配YZR280S-10）起動調整電阻器

RF52-280M-10/15J（配YZR280M-10）起動調整電阻器

RF52-315S-10/7J（配YZR315S-10）起動調整電阻器

RF52-315M-10/8J（配YZR315M-10）起動調整電阻器

RF52-355M-10J/13J（配YZR355M-10起動調整電阻器

RF52-355M-10J/12J（配YZR355M-10）起動調整電阻器

RF52-355L1-10J/12J（配YZR355L1-10 起動調整電阻器

RF52-355L2-10J/15J（配YZR355L2-10）起動調整電阻器

RF52-400L1-10J/18J（配YZR400L1-10 起動調整電阻器

RF52-400L2-10J/23J（配YZR400L2-10）起動調整電阻器

RF54-160M1-6/2B（配YZR160M1-6）起動調整電阻器

RF54-160M2-6/2B（配YZR-160M2-6）起動調整電阻器

RF54-160L-6/2B（配YZR160L-6）起動調整電阻器

RF54-180L-6/4J（配YZR180L-6）起動調整電阻器

RF54-200L-6/4J（配YZR200L-6）起動調整電阻器

RF54-225M-6/5J（配YZR225M-6）起動調整電阻器

RF54-250M1-6/6J（配YZR250M1-6）起動調整電阻器

RF54-250M2-6/8J（配YZR250M2-6）起動調整電阻器

RF54-280S-6/7J（配YZR280S-6）起動調整電阻器

RF54-280M-6/9J（配YZR280M-6）起動調整電阻器

RF54-160L-8/2B（配YZR160L-8）起動調整電阻器

RF54-180L-8/3J（配YZR180L-8）起動調整電阻器

RF54-200L-8/4J（配YZR200L-8）起動調整電阻器

RF54-225M-8/5J（配YZR225M-8）起動調整電阻器

RF54-250M1-8/6J（配YZR250M1-8）起動調整電阻器

RF54-250M2-8/6J（配YZR250M2-8）起動調整電阻器

RF54-280S-8/7J（配YZR280S-8）起動調整電阻器

RF54-280M-8/8J（配YZR280M-8）起動調整電阻器

RF54-315S-8/12J（配YZR315S-8）起動調整電阻器

RF54-315M-8/13J（配YZR315M-8）起動調整電阻器

RF54-315M-8J/12J（配YZR315M-8）起動調整電阻器

RF54-280S-10/7J（配YZR280S-10）起動調整電阻器

RF54-280M-10/6（配YZR280M-10）起動調整電阻器

RF54-315S-10/8J（配YZR315S-10）起動調整電阻器

RF54-315M-10/10J（配YZR315M-10）起動調整電阻器

RF54-355M-10J/12J（配YZR355M-10 起動調整電阻器

RF54-355M-10J/13J（配YZR355M-10）起動調整電阻器

RF54-355L1-10J/13J（配YZR355L1-10起動調整電阻器

RF54-355L2-10J/17J（配YZR355L2-10）起動調整電阻器

RF54-400L1-10J/20J（配YZR400L1-10 起動調整電阻器

RF54-400L2-10J/22J（配YZR400L2-10）起動調整電阻器
