LDZ201-2AD消防電源監控模塊

LDZ201-2AD消防電源監控模塊

聯系人：楊經理 聯系電話：0577-27876947 手機：18958755563  QQ:71389577 傳真：0577-61729028
產品適用范圍
監控傳感器實現對消防設備電源(常電與備電)交流供電回路的電壓、電流值檢測，傳感器具有電壓、
電流值監測選擇功能，用戶可根據供電回路的監測要求，自行設置。

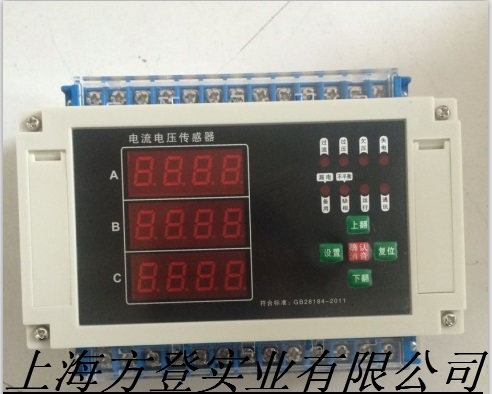

產品實拍圖片

主要功能
●同時對常用和備用二路電源實時監控
●傳感器與監控器的通訊采用總線制設置地址
●電壓值、電流值、延時時間、故障報警輸出等參數隨機設置
●繼電器報警輸出（可設置）
●滿足國標GB28184-2011《消防設備電源監控系統》的要求；
●監測消防設備電源的工作狀態；
●監測消防設備電源過壓、欠壓、過流等故障；
●監測消防設備電源中斷供電故障；
●采用DC24V工作電壓，確保系統及人身安全；
●以直接方式采集被監測回路的電壓、電流信號，誤差小于1%；
●可選配剩余電流監測功能。
技術參數
輸入參數:
1.輸入電源：AC220V+15%  50Hz
2.輸入功率：250W
3.輸出電壓：DC24V
4.輸出電流：10A
5.總線通信方式：CAN總線
6.電源線+通訊線 最低要求:NH-BV-2×2.5mm2（電源線）+ZR-RVS-2×1.5mm2（通訊線）
7.通信距離：≤2000m,超過2000m可通過區域分機延長及擴展傳感器容量
輸出參數:
1.供電距離：配接64臺傳感器時≤500m，超過500m可通過區域分機延長
2.輸出接口：1路標準RS232接口，連接線≤15m,采用3*0.5mm2多芯電纜
1路RS485接口，連接線≤500m,采用RVS 2*1.0mm2雙絞線
1路控制輸出，輸出為連續無源常開點
其它技術參數及功能
1.報警功能：聲、光報警，顯示報警地址和故障類型
2.密碼功能：設有3個操作級別，適用于不同級別操作人員分級操作
3.備用電源：斷電后≥8小時  DC24V/7.5Ah
4.顯示功能：全中文LCD圖形顯示及LED指示
5.打印功能：微型熱敏打印機，漢字打印
6.存儲報警記錄：≥100000條
7.環境溫度：—10℃～+70℃
8.環境濕度：相對濕度≤95%
9.海拔高度：＜4500m
10.防護等級：IP30
訂貨須知
用戶在訂貨時，應注明詳細資料：產品名稱、型號、規格、探測器類型等，如用戶需
特殊要求應在訂貨前說明。因產品技術需要不斷改進，所有數據應以最新數據確認為準，
如有變動，恕不另行通知。
