TH-PSM消防電源狀態監控器

TH-PSM消防電源狀態監控器

聯系人：楊經理 聯系電話：0577-27876947 手機：18958755563  QQ:71389577 傳真：0577-61729028
產品概述
由上海方登實業有限公司開發的消防設備電源監控系統是依據國家標準GB28184-2011《消防設備電源監控系統》、GB25506-2010《消防控制室通用技術條件要求》及國標圖集10CX504《消防設備電源監控系統》等標準而開發的新一代智能型消防電源監控設備。該系列消防設備電源監控系統可以對系統的消防設備電源進行有效的實時監控。通過檢測消防設備電源的電流、電壓值和開關狀態，判斷電源是否存在斷路、短路、過壓、欠壓、過流以及缺項、錯項、過載等狀態并進行報警和記錄。此消防設備電源監控系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而避免火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度地保障消防聯動系統的可靠性。
設備系統組成
消防設備電源監控系統由管理工作站、電源狀態監控器（監控主機）、電源監控模塊、電壓/電流信號探測器和傳輸纜線組成。監控主機對所監測的消防設備電源的運行信息、故障信息、位置信息等參數進行跟蹤采集、；管理工作站將相關數據進行存儲、分析，并通過人機交互界面，將消防設備電源的數據匯總顯示，具有管理、查看、報警、打印等多項功能。

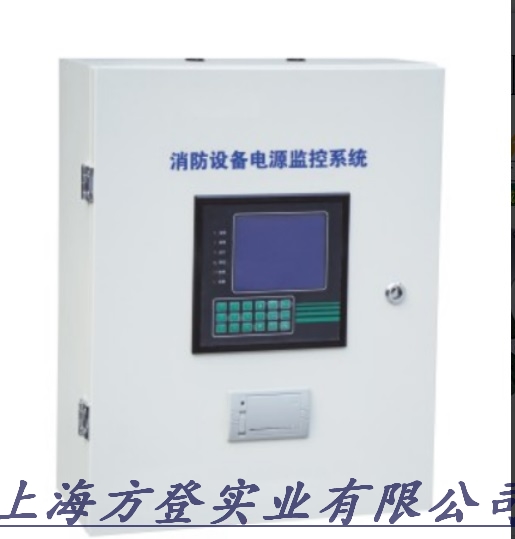

產品圖片

系統技術指標
1、消防設備電源監控系統的監控主機
監控主機為連接的所有探測器供電DC24V；
繼電器輸出：4路繼電器輸出，AC 250V/5A；DC 30V/5A；
報警時間小于50 秒；
以太網接口，Modbus-TCP協議；
采用彩色觸摸屏顯示；
工作電源：主電源：AC 220V 50Hz；
備用電源：采用蓄電池作為備用電源，主電對備電充電24小時后能滿足滿足整個系統工作≥8小時。
2、消防電源（電流、電壓）探測器
測量精度：0.1級；
可通過面板進行通信ID號、波特率、接線模式等參數設置；
工作電源DC24V。
技術特點
1）工作電源
△ 主電源：AC220V 85%-110%  50Hz;
△ 備電源：可滿足系統獨立運行8h；
△ 對外供電：DC24V;
2) 報警時間：<100s；
3) 報警記錄：至少1000條；
4）對外通信：CAN，最大通信距離1200m;
5) 顯示方式：中文點陣液晶；
6）報警方式：聲光、打印、短信/電話；
7）安裝方式：壁掛式；
8）工作環境：-20℃～+70℃；
產品使用環境
工作溫度：-10℃~+55℃
相對濕度：≤95%不結露
海拔高度：≤2500m
污染等級：Ⅲ級
安裝類別：Ⅲ級
訂貨須知
用戶在訂貨時，應注明詳細資料：產品名稱、型號、規格、設備類型等，如用戶需
特殊要求應在訂貨前說明。因產品技術需要不斷改進，所有數據應以最新數據確認為準，
如有變動，恕不另行通知。
