PHOENIX I/O模塊 AXL AI 8

優勢品牌：

德國菲尼克斯(phoenix contact)產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等.

經營品牌:

歐姆龍(OMRON)、易福門(IFM)、倍加福(P+F)、魏德米勒(Weidmuller)、霍尼韋爾(Honeywell)、陽明(FOTEK)、恩德斯豪斯(E+H)、萬可(WAGO)等進口品牌。

如有需要請來電: 13296051156 021-61530156

傳真:021-33250371

聯系人:趙靜

品牌：PHOENIX/菲尼克斯

型號：AXL AI 8

訂貨號：2688064

PHOENIX I/O模塊 AXL AI 8

AXL AI 8 產品描述

模塊設計用于Axioline˽F站內部。

用于采集模擬量電壓和電流信號。

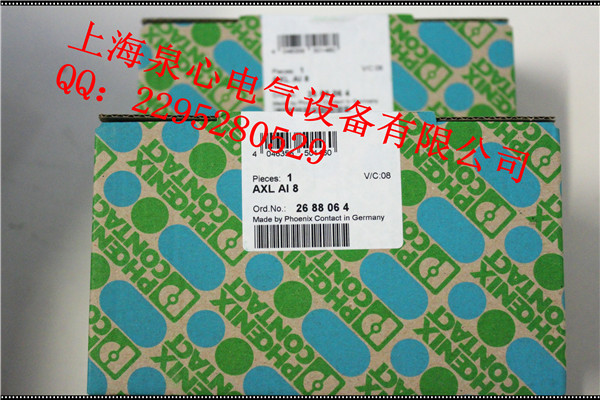

AXL AI 8 產品圖

接線圖

電壓和電流測量接線

接線圖

差分電流輸入時的無源壓力傳感器

接線圖

差分輸入電壓，帶有源三線變送器

結構框圖

端子點的內部布線

尺寸圖

AXL AI 8 尺寸

寬度 53.6 mm

高度 126.1 mm

深度 54 mm

關于尺寸數據的注意事項 使用TH 35-7.5導軌(符合 EN60715)時該深度有效。

AXL AI 8 環境條件

環境溫度(運行) -25 °C ... 60 °C

環境溫度(存放/運輸) -40 °C ... 85 °C

允許濕度(運行) 5 % ... 95 % (無冷凝)

允許濕度(存放/運輸) 5 % ... 95 % (無冷凝)

空氣壓力(運行) 70 kPa ... 106 kPa (最高可達海拔3,000米)

空氣壓力(存放/運輸) 70 kPa ... 106 kPa (最高可達海拔3,000米)

外殼防護等級 IP20

AXL AI 8 連接數據

名稱 Axioline F插頭

連接方式 直插式連接

連接方法方面的注意事項 請留意“Axioline F：系統和安裝”用戶手冊中有關導體橫斷面的信息。

剛性導線最小橫截面 0.2 mm²

剛性導線最大橫截面 1.5 mm²

柔性導線最小橫截面 0.2 mm²

柔性導線最大橫截面 1.5 mm²

最小導線橫截面AWG 24

最大導線橫截面AWG 16

剝線長度 8 mm

2688064 AXL AI 8

2688080 AXL AO 8

2688019 AXL BK PN

2688132 AXL BK PN-ME

2700979 AXL CN L/UL

2688093 AXL CNT 2/INC 2

2688145 AXL DI 16/4-ME

2688035 AXL DI 32/1

2701450 AXL DI 64/1

2688336 AXL DO 16/1-ME

2688051 AXL DO 32/1

2688381 AXL DO 8/2-2A

2688190 AXL RTD 8-ME

2700518 AXL SHIELD SET

2688433 AXL SSI 1/AO 1

2688284 AXL STARTERKIT

2688417 AXL UTH 8

2688420 AXL UTH 8-ME
