昌日CKSC-12%/10-6%電抗器的計算公式及圖片

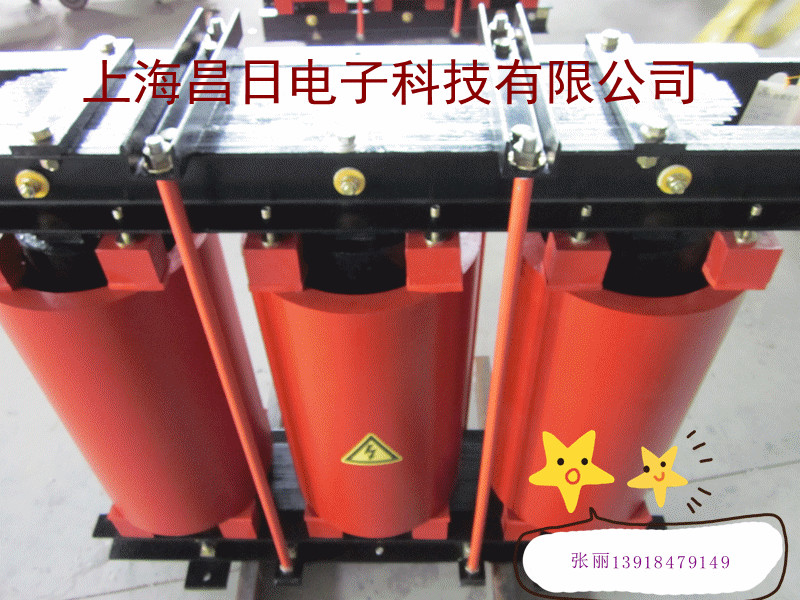

該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

(7).其它特殊要求。 三 相 交 流 進 線 電 抗 器 的 設 計 計 算
　當 選 定 了 電 抗 器 的 額 定 電 壓 降 Δ UL， 再 計 算 出 電 抗 器 的 額 定 工 作 電 流 In以 后 ， 就 可 以 計 算 電 抗 器 的 感 抗 XL。 電 抗 器 的 感 抗 XL由 式 （ 3） 求 得 ： 請登陸:輸配電設備網 瀏覽更多信息
　XL=Δ UL/In (Ω )(3)
　有 了 以 上 數 據 便 可 以 對 電 抗 器 進 行 結 構 設 計 。
　電 抗 器 鐵 芯 截 面 積 S與 電 抗 器 壓 降 Δ UL的 關 系 ， 如 式 （ 4） 所 示 ：
　
式 中 ： Δ UL— — 單 位 V；
　　　　 f— — 電 源 頻 率 （ Hz） ；
　　　　 B — — 磁 通 密 度 （ T） ；
　　　　 N— — 電 抗 器 的 線 圈 圈 數 ；
　　　　 Ks— — 鐵 芯 迭 片 系 數 取 Ks=0.93。
　電 抗 器 鐵 芯 窗 口 面 積 A與 電 流 In及 線 圈 圈 數 N的 關 系 如 式 (5)所 示 ：
　A=InN/(jKA)(5)
式 中 ： j— — 電 流 密 度 ， 根 據 容 量 大 小 可 按 2～ 2.5 A/ mm2選 取 ；
