產品詳細說明

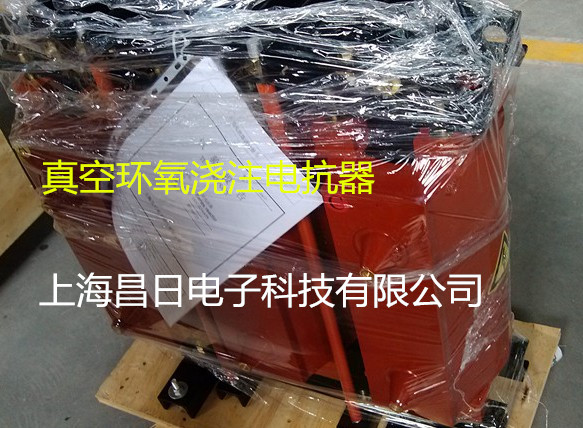

昌日牌電抗器CKSC-12%/10-6%技術參數
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

(7).其它特殊要求。 6)? 對某次諧波來說，串聯電抗器與電容器的組合，只要合理搭配，可起到濾除部分某次諧波的作用。
　　　需要指出的，濾除某次部分諧波，只是補償回路的一點附加作用，絕不能作為濾波器使用，否則，則影響了無功補償的初衷。
　　　有人會疑問，不是防止電容器過流，要限制電容器諧波涌入嗎，怎么又允許某次諧波容易涌入呢？問題很容易解答，電容器允許使用在電流達1.35倍額定電流下長期工作，可充分挖掘這部分潛力，讓它兼有一點濾波的作用。另外，電抗器與電容器要合理搭配，不得使電抗器與電容器發生串
四、??? 串聯電抗器的正確選擇
　　　要正確選用電抗器，首先要了解所在電網諧波情況，或經測量（這對新建單位是不現實的）或根據電網結構，用電設備情況，預測電網諧波情況，然后再決定電抗器的參數。電抗器選擇原則是，若想兼有濾除某次諧波作用，應使電抗與電容接近串聯諧振，而達到諧振的條件是電抗與容抗相
1.? 如果電網清潔，各高次諧波含量很少，可選擇電抗率K為0.1%-1%。這樣，電抗體積小，成本低，但能限制合閘涌流為額定電流的10倍以內。
2.? 如果電網3次諧波突出，除限制涌流外，尚能濾除部分3次諧波，以便清潔電網。選擇的原則是，即使電容電抗接近諧振，但不能達到諧振。
如果達到諧振，對3次諧波而言，
3XL=Xc/3, XL=Xc/9=0.111Xc
對于5次諧波XL=Xc/25=0.04Xc
對于7次諧波XL=Xc/49=0.0204Xc
對于9次諧波XL=Xc/81=0.012Xc
對于11次諧波XL=Xc/121=0.0083Xc
　　　上述各式中，XL及Xc為基波（工頻）情況下，電抗器及電容器的阻抗。滿足上述條件是電抗與電容發生諧振的條件，選用時以不得發生諧振為前提，但不使諧波被放大，應使回路呈感性。
　　現引入一個參數，即電抗率K，它是串聯回路的電抗器的電抗與電容器的容抗之比的百分數，即K=XL/XC%
　　由此可見，發生串聯諧振時，分別對3次，5次，7次，9次及11次諧波，電抗率分別為11.1%，4%，2.04%，1.2%及0.83%。
　　但選擇電抗器電抗率時，不但要接近諧振頻率，還要使回路呈感性。這樣一來，若電網3次諧波突出，選電抗率K為12%-13%。若5次諧波突出，選K為4.5%-7%。若5次與3次均突出，選取電容器組分別串電抗率K為4.5%-7%及12%-13%的電抗器。
　　至于電抗器的容量，它等于所串電容器容量乘以電抗率，即QL=KQC。一般說來，只要給出所接電容器容量及額定電壓，及要求的電抗器電抗率。至于電抗器額定絕緣電壓、容量及額定電流等參數，由電抗器制造廠自行合理地解決了，不必要求用戶提供其它要求參數。
五、??? 串入電抗器后，電容器端電壓及補償容量的變化
　　由于系統電壓不變，而電抗器壓降又與電容器上壓降剛好相位相反，這樣必然造成電容器端電壓升高。由于電抗率是電抗器電抗值與電容器容抗值之比的百分數，電抗器上的壓降必然為電容器上的壓降乘以電抗率了。
　　即Uc-UL=UN (Uc,UL,UN分別為電容器，電抗器及系統電壓)
　　 Uc-kUc=UN
　　 Uc(1-k)=UN
　　 Uc=UN/(1-k)
　　由此可見，串電抗后，電容器電壓升高非1+k倍，而是1/（1-k），這樣，串入電抗后，電容器端電壓升高，其升高倍數如表所示。
電抗率K 0.1% 1% 4.5% 5% 6% 7% 12% 13%
電容器電壓升高倍數 1.001 1.01 1.047 1.0526 1.0638 1.075 1.136 1.149
　　由于電抗器吸收電容器所產生的無功補償功率，造成電容器向電網無功補償能力減弱。由于串電抗造成電容器端電壓升高，必須采用適合此電壓的電容器，即選用較高電壓等級的電容器。這樣組合下來，實際電壓又不一定正巧與所選電容器額定電壓一級，一般都小于電容器額定電壓。由于電
　　某項目，系統電壓UN=400v.每回路補償電容器為30Kvar，串入電抗率K=7%，求：電容器運行時實際電壓，如何選擇電容器額定電壓及實際補償容量。計算步驟為：
1)? 電容器實際承受電壓Uc=UN/(1-k)=400/(1-7%)=430v
　　　選擇電容器額定電壓為480v（選440v，450v的也能滿足要求），電抗器實際壓降為UL=430v-400v=30v，或UL=kUc=7%*430=30v。
2)? 額定電壓480v電容器，實際承受電壓為430v，實際生產的無功功率為額定無功的（430/480）2=0.8025倍。自身發出的無功Q=30*0.8025=24.075（Kvar）
3)? 電抗器吸收電容器發出的無功功率的7%
4)? 電容器實際向電網發出額定功率的0.8025*（1-7%）=0.7463倍，即30*0.7463=22.39（Kvar）
5)? 電容器串入電抗器后實際電流
　　　如上述的例子，30Kvar電容器，額定電壓480v，額定電流為IN=30/(*0.48)=36.1A.實際運行時，承受電壓為430v。
實際電流為I=IN*(430/480)=36.1*(430/480)=32.3A
或者I=Q/(*0.43)=24.075/(*0.43)=32.3A
　　　這樣，選擇回路導體及投切元件只能按32.3A選擇，不能按系統電壓400V，電容器30Kvar求得。對于額定電壓400V，容量30Kvar的電容器，其電流都為I=30/(*0.4)=43.3A.
　　　通過上述事例，可以看出串電抗器并聯補償電容器回路，各參數要通過計算求得。到底補償多少，有沒有達到設計要求，要有明確的交代。目前設計單位只要求電抗器，其它不再過問，即電氣成套廠更加隨意，為節約投資，電抗率選用電抗率寧低勿高，寧選鐵芯電抗器而不選空芯電抗器。
六、??? 嚴防補償電容器對諧波放大
　　接入母線的無功補償用電容器，電容電抗系統能與電力系統組成并聯諧振回路。如果某次諧波電流頻率，電容電抗會流過很大的諧振電流，可達原有電網諧波電流數十倍，電容器端電壓也產生很高過電壓，此種情況稱為諧波放大。
　　當系統存在諧波時，并聯補償用電容器支路串入電抗器，而系統若忽略電阻，則安全呈感性，可用等效電感表示。等效電路圖見圖一。
　　　　　　　　　　
　　　圖一. 等效阻抗圖
　　圖中In為系統某次諧波電流，也看作由一恒流源發出，L2為系統等值電感，L1為電容器所串電抗器電感，C為補償電容的電容。流入系統的諧波電流為Ins，流入電容器的諧波電流為Ins，由此可得
　　　Ins=In*（jωL1+1/jωc）/(jωL1+1/jωc+jωL2)
　　　 =In/﹛1-[ωL2/﹙1/ωc-ωL1﹚]﹜
　　如果ωL2/(1/ωc-ωL1)=1時，Ins→∞
　　即1/ωc-ωL1=ωL2時，進入系統的某次諧波被放大至無窮大。
　　L2是系統參數，不能人為變動，為避免諧波被放大，所選電容器與所串電抗器參數應合理搭配。從上式也可看出，只要1/ωc-ωL1 ﹤0，即電容器串聯電抗器回路只要對某次諧波呈感性，此諧波就不會被放大進入系統，流入系統的諧波小于原有系統存在的諧波，也就是說，串聯電抗器回路有
設額定電流為 I ，電感為 L，頻率為 f 則電抗器的電抗 X =ω * L = 2 * π * f * L電抗器的容量 S = I * I * X = 2 * π * f * L * I * I
