CKSC-54/10-6%高壓串聯電抗器

產品價格：	0/人民幣
最后更新：	2013-04-09 15:36:40
產品產地：	上海
發貨地：	上海 (發貨期：當天內發貨)
供應數量：	不限
有效期：	長期有效
最少起訂：	1
瀏覽次數：	109

公司基本資料信息

上海昌日電子科技有限公司
楊繼飛先生銷售經理
會員[試用會員產品]
郵件2451659392@qq.com
手機13917128934
電話
傳真
地址上海市金山區楓涇工業區

產品詳細說明

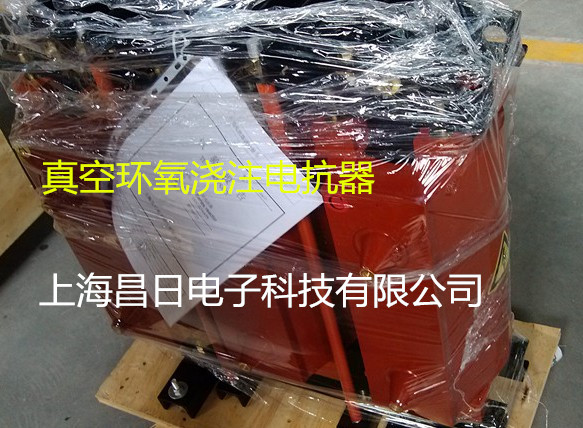

CKSC-5%4/10-6%高壓串聯電抗器
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

(7).其它特殊要求。對于7次諧波XL=Xc/49=0.0204Xc
對于9次諧波XL=Xc/81=0.012Xc
對于11次諧波XL=Xc/121=0.0083Xc
　　　上述各式中，XL及Xc為基波（工頻）情況下，電抗器及電容器的阻抗。滿足上述條件是電抗與電容發生諧振的條件，選用時以不得發生諧振為前提，但不使諧波被放大，應使回路呈感性。
　　現引入一個參數，即電抗率K，它是串聯回路的電抗器的電抗與電容器的容抗之比的百分數，即K=XL/XC%
　　由此可見，發生串聯諧振時，分別對3次，5次，7次，9次及11次諧波，電抗率分別為11.1%，4%，2.04%，1.2%及0.83%。
　　但選擇電抗器電抗率時，不但要接近諧振頻率，還要使回路呈感性。這樣一來，若電網3次諧波突出，選電抗率K為12%-13%。若5次諧波突出，選K為4.5%-7%。若5次與3次均突出，選取電容器組分別串電抗率K為4.5%-7%及12%-13%的電抗器。
　　至于電抗器的容量，它等于所串電容器容量乘以電抗率，即QL=KQC。一般說來，只要給出所接電容器容量及額定電壓，及要求的電抗器電抗率。至于電抗器額定絕緣電壓、容量及額定電流等參數，由電抗器制造廠自行合理地解決了，不必要求用戶提供其它要求參數。
五、??? 串入電抗器后，電容器端電壓及補償容量的變化
　　由于系統電壓不變，而電抗器壓降又與電容器上壓降剛好相位相反，這樣必然造成電容器端電壓升高。由于電抗率是電抗器電抗值與電容器容抗值之比的百分數，電抗器上的壓降必然為電容器上的壓降乘以電抗率了。
　　即Uc-UL=UN (Uc,UL,UN分別為電容器，電抗器及系統電壓)
　　 Uc-kUc=UN
　　 Uc(1-k)=UN
　　 Uc=UN/(1-k)
　　由此可見，串電抗后，電容器電壓升高非1+k倍，而是1/（1-k），這樣，串入電抗后，電容器端電壓升高，其升高倍數如表所示。
電抗率K 0.1% 1% 4.5% 5% 6% 7% 12% 13%
電容器電壓升高倍數 1.001 1.01 1.047 1.0526 1.0638 1.075 1.136 1.149
　　由于電抗器吸收電容器所產生的無功補償功率，造成電容器向電網無功補償能力減弱。由于串電抗造成電容器端電壓升高，必須采用適合此電壓的電容器，即選用較高電壓等級的電容器。這樣組合下來，實際電壓又不一定正巧與所選電容器額定電壓一級，一般都小于電容器額定電壓。由于電=1&
　　某項目，系統電壓UN=400v.每回路補償電容器為30Kvar，串入電抗率K=7%，求：電容器運行時實際電壓，如何選擇電容器額定電壓及實際補償容量。計算步驟為：
1)? 電容器實際承受電壓Uc=UN/(1-k)=400/(1-7%)=430v
　　　選擇電容器額定電壓為480v（選440v，450v的也能滿足要求），電抗器實際壓降為UL=430v-400v=30v，或UL=kUc=7%*430=30v。
2)? 額定電壓480v電容器，實際承受電壓為430v，實際生產的無功功率為額定無功的（430/480）2=0.8025倍。自身發出的無功Q=30*0.8025=24.075（Kvar）
3)? 電抗器吸收電容器發出的無功功率的7%
4)? 電容器實際向電網發出額定功率的0.8025*（1-7%）=0.7463倍，即30*0.7463=22.39（Kvar）
5)? 電容器串入電抗器后實際電流
　　　如上述的例子，30Kvar電容器，額定電壓480v，額定電流為IN=30/(*0.48)=36.1A.實際運行時，承受電壓為430v。
