產品詳細說明

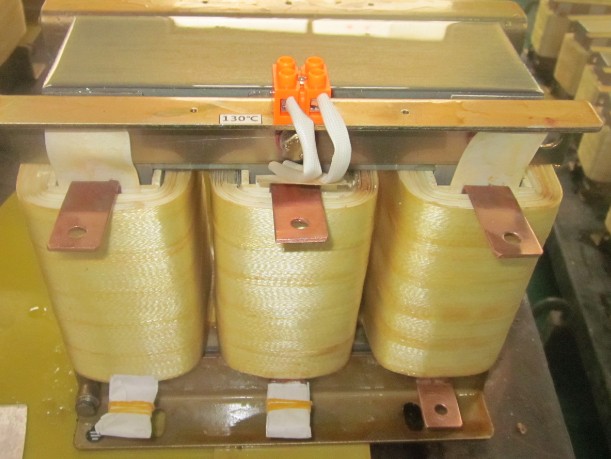

CKSG-1.96/0.4-14補償電抗器

電容器用低壓串聯電抗器

一、接入串聯電抗器，電容器電壓升高系數- K=1 d 1如K= 6 1.06 10.06 1≈-d =即運行電壓升高6，工作電流也隨之大約6。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、結構特點

1.該電抗器分為三相和單相兩種，均為鐵心干式。

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布

板作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好

的散熱性能。

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，

使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，

可確保電抗器在高溫下亦能安全地無噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有

較好的濾波效果。

6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。

7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

   三、使用環境條件

1.海拔高度不超過2000米。

2.運行環境溫度-25℃～+45℃，相對濕度不超過90。

3.周圍無有害氣體，無易燃易爆物品。

4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

   四、性能參數

1.可用于400V、660V系統。

2.電抗率的種類：1、6、12

3.額定絕緣水平3kV/min。

4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。

5.電抗器噪聲不大于45dB

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。

8.三相電抗器的任意兩相電抗值之差不大于±3。

9.耐溫等級H級（180℃）以上。

五、串聯電抗器參數及外形尺寸

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
         400V系統，三相，XL/XC=12，匹配電容器電壓：480V
         400V系統，三相，XL/XC=6，匹配電容器電壓：450V

低壓電容器用
串聯電抗器型號
匹配電容器容量
電抗器容量
電感量(mH)
外形尺寸
L×W×H(mm)
安裝尺寸(mm)

CKSG-0.3/0.4-6
5 kvar
0.3 kvar
3×7.739
180*135*155
140*85，4-φ8

　　目前所用的配電變壓器高壓側多接成“Δ”型，這樣三次諧波因相序相同，即零序的感應的三次諧波電流在三角形繞組內環流，不易竄入電網。磁路過飽和而產生的諧波類似六脈動整流回路，主要產生6K±1次諧波，多為5次，7次，11次等。據有關人員實測表明，電力機車及電弧爐供電系統3
　　諧波造成的設備過載及線路損耗增加，降低了輸電能力，高次諧波電流又引起系統電壓畸變，從而影響其它設備的正常工作。
　　對于低壓電網的補償用電力電容器，危害更為嚴重。深圳某電子廠，由于低壓電網諧波，接入的并聯補償電容器，運行不到一周，皆鼓肚損害，其接頭及投切用接觸器接線端子燒蝕熔化冒火，電氣值班人員只得采用電氣用手提滅火設備進行滅火，然后退出運行。電容器生產廠家親赴現場用諧
　三、??? 串聯電抗器的作用
　　低壓電網并聯電容器補償回路串聯電抗器的作用
　　電抗器作用為：
1)? 限制電容器投入時合閘涌流
　　　當電容器投入的瞬間，由于電容器無充電，無反向電勢，合閘瞬間，如同短路，只有線路的阻抗起限制電流作用，因此瞬時電流可達額定電流的百倍以上，不過時間短促，僅持續毫秒或微秒級。由于接入電網的電容器為多組組合，當投入或切除任一組電容器時，其它運行的電容器會向投切╄?怱
2)? 防止電網諧波放大及諧振的發生
3)? 限制操作過電壓
4)? 限制短路電流
　　當電容器發生短路故障時，能限制系統向電容器短路點注入短路電流。當系統其它地方發生短路或電抗器電源側發生短路時，能限制電容器向系統的反饋電流。
5)? 抑制流向電容器的高次諧波，使之不使電容器過電流損壞。
　　　眾所周知，諧波次數越高，電容器呈現的阻抗越低，這樣造成大量諧波電流涌入。若不采取措施，如對電網采取諧波控制或串聯電抗器，電容器很難勝無功補償作用，很快由于涌波涌入造成過流而損壞。
6)? 對某次諧波來說，串聯電抗器與電容器的組合，只要合理搭配，可起到濾除部分某次諧波的作用。
　　　需要指出的，濾除某次部分諧波，只是補償回路的一點附加作用，絕不能作為濾波器使用，否則，則影響了無功補償的初衷。
　　　有人會疑問，不是防止電容器過流，要限制電容器諧波涌入嗎，怎么又允許某次諧波容易涌入呢？問題很容易解答，電容器允許使用在電流達1.35倍額定電流下長期工作，可充分挖掘這部分潛力，讓它兼有一點濾波的作用。另外，電抗器與電容器要合理搭配，不得使電抗器與電容器發生串

四、??? 串聯電抗器的正確選擇
　　　要正確選用電抗器，首先要了解所在電網諧波情況，或經測量（這對新建單位是不現實的）或根據電網結構，用電設備情況，預測電網諧波情況，然后再決定電抗器的參數。電抗器選擇原則是，若想兼有濾除某次諧波作用，應使電抗與電容接近串聯諧振，而達到諧振的條件是電抗與容抗相
1.? 如果電網清潔，各高次諧波含量很少，可選擇電抗率K為0.1%-1%。這樣，電抗體積小，成本低，但能限制合閘涌流為額定電流的10倍以內。
2.? 如果電網3次諧波突出，除限制涌流外，尚能濾除部分3次諧波，以便清潔電網。選擇的原則是，即使電容電抗接近諧振，但不能達到諧振。
如果達到諧振，對3次諧波而言，
3XL=Xc/3, XL=Xc/9=0.111Xc
對于5次諧波XL=Xc/25=0.04Xc
對于7次諧波XL=Xc/49=0.0204Xc
對于9次諧波XL=Xc/81=0.012Xc
對于11次諧波XL=Xc/121=0.0083Xc
　　　上述各式中，XL及Xc為基波（工頻）情況下，電抗器及電容器的阻抗。滿足上述條件是電抗與電容發生諧振的條件，選用時以不得發生諧振為前提，但不使諧波被放大，應使回路呈感性。
　　現引入一個參數，即電抗率K，它是串聯回路的電抗器的電抗與電容器的容抗之比的百分數，即K=XL/XC%
　　由此可見，發生串聯諧振時，分別對3次，5次，7次，9次及11次諧波，電抗率分別為11.1%，4%，2.04%，1.2%及0.83%。
　　但選擇電抗器電抗率時，不但要接近諧振頻率，還要使回路呈感性。這樣一來，若電網3次諧波突出，選電抗率K為12%-13%。若5次諧波突出，選K為4.5%-7%。若5次與3次均突出，選取電容器組分別串電抗率K為4.5%-7%及12%-13%的電抗器。
　　至于電抗器的容量，它等于所串電容器容量乘以電抗率，即QL=KQC。一般說來，只要給出所接電容器容量及額定電壓，及要求的電抗器電抗率。至于電抗器額定絕緣電壓、容量及額定電流等參數，由電抗器制造廠自行合理地解決了，不必要求用戶提供其它要求參數。
五、??? 串入電抗器后，電容器端電壓及補償容量的變化
　　由于系統電壓不變，而電抗器壓降又與電容器上壓降剛好相位相反，這樣必然造成電容器端電壓升高。由于電抗率是電抗器電抗值與電容器容抗值之比的百分數，電抗器上的壓降必然為電容器上的壓降乘以電抗率了。
　　即Uc-UL=UN (Uc,UL,UN分別為電容器，電抗器及系統電壓)
　　 Uc-kUc=UN
　　 Uc(1-k)=UN
　　 Uc=UN/(1-k)
　　由此可見，串電抗后，電容器電壓升高非1+k倍，而是1/（1-k），這樣，串入電抗后，電容器端電壓升高，其升高倍數如表所示。
電抗率K 0.1% 1% 4.5% 5% 6% 7% 12% 13%
電容器電壓升高倍數 1.001 1.01 1.047 1.0526 1.0638 1.075 1.136 1.149
