產品詳細說明

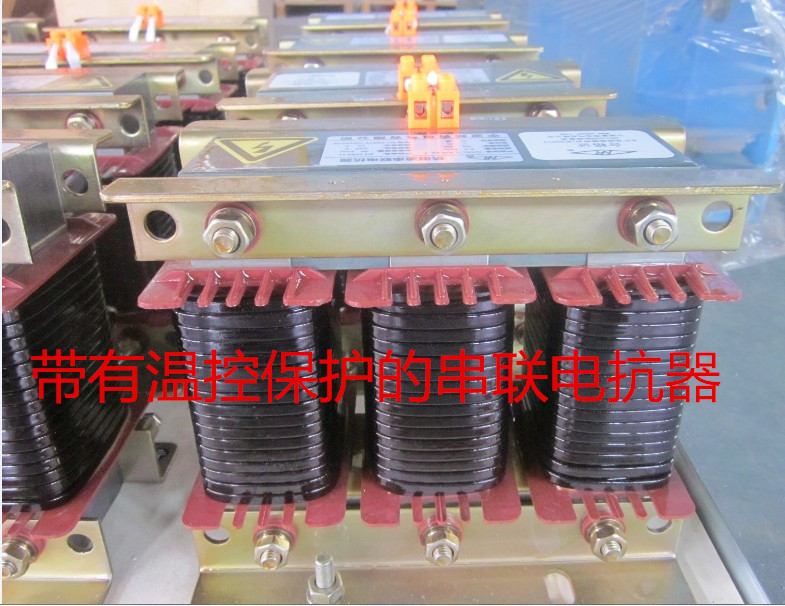

CKSG-14.0/0.45-7串聯電抗器

電容器用低壓串聯電抗器

一、接入串聯電抗器，電容器電壓升高系數- K=1 d 1如K= 6 1.06 10.06 1≈-d =即運行電壓升高6，工作電流也隨之大約6。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、結構特點

1.該電抗器分為三相和單相兩種，均為鐵心干式。

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布

板作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好

的散熱性能。

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，

使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，

可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有

較好的濾波效果。

6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。

7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

   三、使用環境條件

1.海拔高度不超過2000米。

2.運行環境溫度-25℃～+45℃，相對濕度不超過90。

3.周?chē)鸁o(wú)有害氣體，無易燃易爆物品。

4.周?chē)h(huán)境應有良好的通風條件，如裝在柜內，應加裝通風設備。

   四、性能參數

1.可用于400V、660V系統。

2.電抗率的種類：1、6、12

3.額定絕緣水平3kV/min。

4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。

5.電抗器噪聲不大于45dB

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。

8.三相電抗器的任意兩相電抗值之差不大于±3。

9.耐溫等級H級（180℃）以上。

五、串聯電抗器參數及外形尺寸

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
         400V系統，三相，XL/XC=12，匹配電容器電壓：480V
         400V系統，三相，XL/XC=6，匹配電容器電壓：450V

低壓電容器用
串聯電抗器型號
匹配電容器容量
電抗器容量
電感量(mH)
外形尺寸
L×W×H(mm)
安裝尺寸

CKSG-0.3/0.45-6
5 kvar
0.3 kvar
3×7.739
180*135*155
140*85，4-φ8

變壓器的電壓比n與一次、二次繞組的匝數和電壓之間的關系如下：n=V1/V2=N1/N2
式中N1為變壓器一次（初級）繞組，N2為二次（次級）繞組，V1為一次繞組兩端的
電壓，V2是二次繞組兩端的電壓。升壓變壓器的電壓比n小于1，降壓變壓器的電
壓比n大于1，隔離變壓器的電壓比等于1。（二）額定功率P   此參數一般用于電
源變壓器。它是指電源變壓器在規定的工作頻率和電壓下，能長期工作而不超過限
定溫度時的輸出功率。變壓器的額定功率與鐵心截面積、漆包線直徑等有關。變
壓器的鐵心截面積大、漆包線直徑粗，其輸出功率也大。（三）頻率特性頻率
特性是指變壓器有一定有工作頻率范圍，不同工作頻率范圍的變壓器，一般不能互
換使用。因?yàn)樽儔浩饔衅漕l率范圍以外工作時，會出現工作時溫度升高或不能正常
工作等現象。（四）效率效率是指在額定負載時，變壓器輸出功率與輸入功率的
比值。該值與變壓器的輸出功率成正比，即變壓器的輸出功率越大，效率也越高；變
壓器的輸出功率越小，效率也越低。變壓器的效率值一般在60%~100%之間。
對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的
主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、
電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、
頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等. 　　A.電壓比：　　變壓器兩
組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級
線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2>N1時，其感應電動勢
要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2　　式中n稱為電壓比(
圈數比).當nN2，V1>V2，該變壓器為降壓變壓器.反之則為升壓變壓器. 　　B.變壓器的
效率：　　在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，
即　　η=(P2÷P1)x100% 　　式中η為變壓器的效率;P1為輸入功率，P2為輸出功率.

　　當變壓器的輸出功率P2等于輸入功率P1時，效率η等于100%，變壓器將不產生任何
損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有
銅損和鐵損. 　　銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，
一部分電能就轉變?yōu)闊崮芏鴵p耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅
損. 　　變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變
壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，
從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁
力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環
流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗
. 　　變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越
小，效率也就越高.反之，功率越小，效率也就越低. 　　C變壓器的功率　　變壓器鐵心磁
通和施加的電壓有關。在電流中勵磁電流不會隨著負載的增加而增加。雖然負載增加鐵心不
會飽和，將使線圈的電阻損耗增加，超過額定容量由于線圈產生的熱量不能及時的散出，線
圈會損壞，假如你用的線圈是由超導材料組成，電流增大不會引起發熱，但變壓器內部還有
漏磁引起的阻抗，但電流增大，輸出電壓會下降，電流越大，輸出電壓越低，所以變壓器輸
出功率不可能是無限的。假如你又說了，變壓器沒有阻抗，那么當變壓器流過電流時會產生
特別大電動力，很容易使變壓器線圈損壞，雖然你有了一臺功率無限的變壓器但不能用。只
能這樣說，隨著超導材料和鐵心材料的發展，相同體積或重量的變壓器輸出功率會增大，但
