CKSG-1.05/0.4-7低壓串聯電抗器

產品價格：	0/人民幣
最后更新：	2013-04-09 11:17:29
產品產地：	上海
發貨地：	上海 (發貨期：當天內發貨)
供應數量：	不限
有效期：	長期有效
最少起訂：	1
瀏覽次數：	31

公司基本資料信息

上海昌日電子科技有限公司
楊繼飛先生銷售經理
會員[試用會員產品]
郵件2451659392@qq.com
手機13917128934
電話
傳真
地址上海市金山區楓涇工業區

產品詳細說明

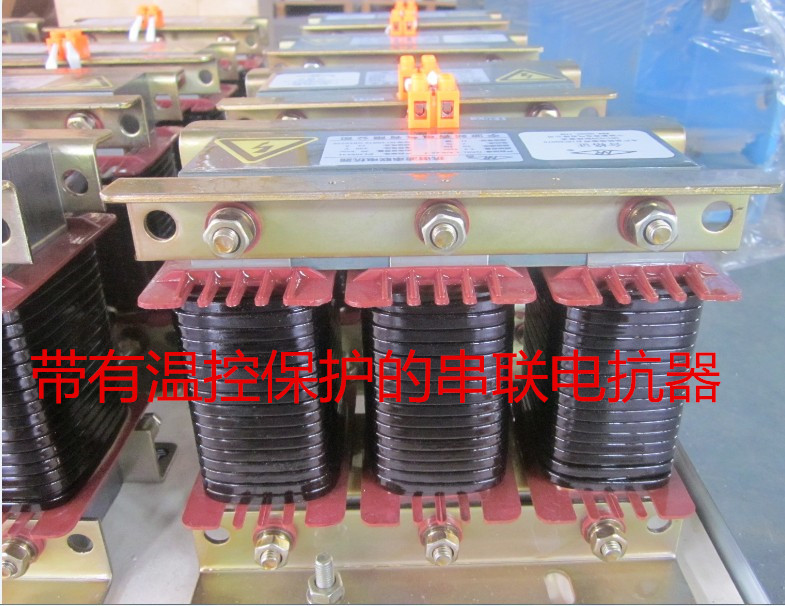

CKSG-1.05/0.4-7低壓串聯電抗器

電容器用低壓串聯電抗器

一、接入串聯電抗器，電容器電壓升高系數- K=1 d 1如K= 6 1.06 10.06 1≈-d =即運行電壓升高6，工作電流也隨之大約6。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、結構特點

1.該電抗器分為三相和單相兩種，均為鐵心干式。

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布

板作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好

的散熱性能。

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，

使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，

可確保電抗器在高溫下亦能安全地無噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有

較好的濾波效果。

6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。

7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

   三、使用環境條件

1.海拔高度不超過2000米。

2.運行環境溫度-25℃～+45℃，相對濕度不超過90。

3.周圍無有害氣體，無易燃易爆物品。

4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

   四、性能參數

1.可用于400V、660V系統。

2.電抗率的種類：1、6、12

3.額定絕緣水平3kV/min。

4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。

5.電抗器噪聲不大于45dB

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。

8.三相電抗器的任意兩相電抗值之差不大于±3。

9.耐溫等級H級（180℃）以上。

五、串聯電抗器參數及外形尺寸

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
         400V系統，三相，XL/XC=12，匹配電容器電壓：480V
         400V系統，三相，XL/XC=6，匹配電容器電壓：450V

低壓電容器用
串聯電抗器型號
匹配電容器容量
電抗器容量
電感量(mH)
外形尺寸
L×W×H(mm)
安裝尺寸

CKSG-0.3/0.4-6
5 kvar
0.3 kvar
3×7.739
180*135*155
140*85，4-φ8

工作等現象。（四）效率效率是指在額定負載時，變壓器輸出功率與輸入功率的
比值。該值與變壓器的輸出功率成正比，即變壓器的輸出功率越大，效率也越高；變
壓器的輸出功率越小，效率也越低。變壓器的效率值一般在60%~100%之間。
對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的
主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、
電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、
頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等. 　　A.電壓比：　　變壓器兩
組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級
線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2>N1時，其感應電動勢
要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2　　式中n稱為電壓比(
圈數比).當nN2，V1>V2，該變壓器為降壓變壓器.反之則為升壓變壓器. 　　B.變壓器的
效率：　　在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，
即　　η=(P2÷P1)x100% 　　式中η為變壓器的效率;P1為輸入功率，P2為輸出功率.

　　當變壓器的輸出功率P2等于輸入功率P1時，效率η等于100%，變壓器將不產生任何
損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有
銅損和鐵損. 　　銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，
一部分電能就轉變?yōu)闊崮芏鴵p耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅
損. 　　變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變
壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，
從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁
力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環
