產品詳細說明

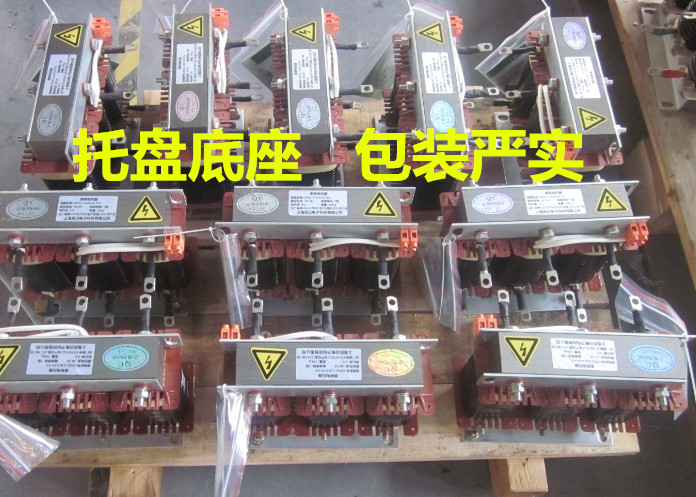

昌日電抗器CKSG-12.0/0.4-6廣西銷售
電容器用低壓串聯電抗器

一、接入串聯電抗器，電容器電壓升高系數- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即運行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、結構特點

1.該電抗器分為三相和單相兩種，均為鐵心干式。

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布

板作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好

的散熱性能。

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，

使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，

可確保電抗器在高溫下亦能安全地無噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有

較好的濾波效果。

6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。

7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

   三、使用環境條件

1.海拔高度不超過2000米。

2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。

3.周圍無有害氣體，無易燃易爆物品。

4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

   四、性能參數

1.可用于400V、660V系統。

2.電抗率的種類：1%、6%、12%

3.額定絕緣水平3kV/min。

4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。

5.電抗器噪聲不大于45dB

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。

8.三相電抗器的任意兩相電抗值之差不大于±3%。

9.耐溫等級H級（180℃）以上。

五、串聯電抗器參數及外形尺寸

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
         400V系統，三相，XL/XC=12%，匹配電容器電壓：480V
         400V系統，三相，XL/XC=6%，匹配電容器電壓：450V

低壓電容器用
串聯電抗器型號
匹配電容器容量
電抗器容量
電感量(mH)
外形尺寸
L×W×H(mm)
安裝尺寸

CKSG-0.3/0.4-6%
5 kvar
0.3 kvar
3×7.739
180*135*155
140*85，4-φ8

3XL=Xc/3, XL=Xc/9=0.111Xc
對于5次諧波XL=Xc/25=0.04Xc
對于7次諧波XL=Xc/49=0.0204Xc
對于9次諧波XL=Xc/81=0.012Xc
對于11次諧波XL=Xc/121=0.0083Xc
　　　上述各式中，XL及Xc為基波（工頻）情況下，電抗器及電容器的阻抗。滿足上述條件是電抗與電容發生諧振的條件，選用時以不得發生諧振為前提，但不使諧波被放大，應使回路呈感性。
　　現引入一個參數，即電抗率K，它是串聯回路的電抗器的電抗與電容器的容抗之比的百分數，即K=XL/XC%
　　由此可見，發生串聯諧振時，分別對3次，5次，7次，9次及11次諧波，電抗率分別為11.1%，4%，2.04%，1.2%及0.83%。
　　但選擇電抗器電抗率時，不但要接近諧振頻率，還要使回路呈感性。這樣一來，若電網3次諧波突出，選電抗率K為12%-13%。若5次諧波突出，選K為4.5%-7%。若5次與3次均突出，選取電容器組分別串電抗率K為4.5%-7%及12%-13%的電抗器。
　　至于電抗器的容量，它等于所串電容器容量乘以電抗率，即QL=KQC。一般說來，只要給出所接電容器容量及額定電壓，及要求的電抗器電抗率。至于電抗器額定絕緣電壓、容量及額定電流等參數，由電抗器制造廠自行合理地解決了，不必要求用戶提供其它要求參數。
五、??? 串入電抗器后，電容器端電壓及補償容量的變化
　　由于系統電壓不變，而電抗器壓降又與電容器上壓降剛好相位相反，這樣必然造成電容器端電壓升高。由于電抗率是電抗器電抗值與電容器容抗值之比的百分數，電抗器上的壓降必然為電容器上的壓降乘以電抗率了。
　　即Uc-UL=UN (Uc,UL,UN分別為電容器，電抗器及系統電壓)
　　 Uc-kUc=UN
　　 Uc(1-k)=UN
　　 Uc=UN/(1-k)
　　由此可見，串電抗后，電容器電壓升高非1+k倍，而是1/（1-k），這樣，串入電抗后，電容器端電壓升高，其升高倍數如表所示。
電抗率K 0.1% 1% 4.5% 5% 6% 7% 12% 13%
電容器電壓升高倍數 1.001 1.01 1.047 1.0526 1.0638 1.075 1.136 1.149
　　由于電抗器吸收電容器所產生的無功補償功率，造成電容器向電網無功補償能力減弱。由于串電抗造成電容器端電壓升高，必須采用適合此電壓的電容器，即選用較高電壓等級的電容器。這樣組合下來，實際電壓又不一定正巧與所選電容器額定電壓一級，一般都小于電容器額定電壓。由于電F%BA賾 cp
　　某項目，系統電壓UN=400v.每回路補償電容器為30Kvar，串入電抗率K=7%，求：電容器運行時實際電壓，如何選擇電容器額定電壓及實際補償容量。計算步驟為：
1)? 電容器實際承受電壓Uc=UN/(1-k)=400/(1-7%)=430v
　　　選擇電容器額定電壓為480v（選440v，450v的也能滿足要求），電抗器實際壓降為UL=430v-400v=30v，或UL=kUc=7%*430=30v。
2)? 額定電壓480v電容器，實際承受電壓為430v，實際生產的無功功率為額定無功的（430/480）2=0.8025倍。自身發出的無功Q=30*0.8025=24.075（Kvar）
3)? 電抗器吸收電容器發出的無功功率的7%
4)? 電容器實際向電網發出額定功率的0.8025*（1-7%）=0.7463倍，即30*0.7463=22.39（Kvar）
5)? 電容器串入電抗器后實際電流
　　　如上述的例子，30Kvar電容器，額定電壓480v，額定電流為IN=30/(*0.48)=36.1A.實際運行時，承受電壓為430v。
實際電流為I=IN*(430/480)=36.1*(430/480)=32.3A
或者I=Q/(*0.43)=24.075/(*0.43)=32.3A
　　　這樣，選擇回路導體及投切元件只能按32.3A選擇，不能按系統電壓400V，電容器30Kvar求得。對于額定電壓400V，容量30Kvar的電容器，其電流都為I=30/(*0.4)=43.3A.
　　　通過上述事例，可以看出串電抗器并聯補償電容器回路，各參數要通過計算求得。到底補償多少，有沒有達到設計要求，要有明確的交代。目前設計單位只要求電抗器，其它不再過問，即電氣成套廠更加隨意，為節約投資，電抗率選用電抗率寧低勿高，寧選鐵芯電抗器而不選空芯電抗器。餣?
六、??? 嚴防補償電容器對諧波放大
　　接入母線的無功補償用電容器，電容電抗系統能與電力系統組成并聯諧振回路。如果某次諧波電流頻率，電容電抗會流過很大的諧振電流，可達原有電網諧波電流數十倍，電容器端電壓也產生很高過電壓，此種情況稱為諧波放大。
　　當系統存在諧波時，并聯補償用電容器支路串入電抗器，而系統若忽略電阻，則安全呈感性，可用等效電感表示。等效電路圖見圖一。

　　　　　　　　　　
　　　圖一. 等效阻抗圖
　　圖中In為系統某次諧波電流，也看作由一恒流源發出，L2為系統等值電感，L1為電容器所串電抗器電感，C為補償電容的電容。流入系統的諧波電流為Ins，流入電容器的諧波電流為Ins，由此可得
　　　Ins=In*（jωL1+1/jωc）/(jωL1+1/jωc+jωL2)
　　　 =In/﹛1-[ωL2/﹙1/ωc-ωL1﹚]﹜
