上海啟動電抗器QKSG-1560/10低壓配電并聯電容器補償回路所串電抗器的合理選擇
一、??? 前言
　　在筆者所接觸的低壓配電施工圖中，發現施工圖中有一個共性，那就是配電變壓器低壓側母線上均接入無功補償電容器柜。但令人費解的是，所串電抗器無任何規格要求，無技術參數的注明，只是在圖中畫了一個電抗器的符號而已。而所標電容器的容量，也只是電容器銘牌容量而已，實際運
　　應引起注意的是，電抗器與電容器不能隨意組合，它要根據所處低壓電網負荷情況，變壓器容量，用電設備的性質，所產生諧波的種類及各次諧波含量，應要進行諧波測量后，才能對癥下藥，決定電抗器如何選擇。但往往是低壓配電與電容補償同期進行，根本無法先進行諧波測量，然后進行
二、??? 電力系統諧波分析及諧波危害
　　電力系統產生諧波的原因主要是用電設備的非線性特點。所謂非線性，即所施電壓與其通過的電流非線性關系。例如變壓器的勵磁回路，當變壓器的鐵芯過飽和時，勵磁曲線是非正弦的。當電壓為正弦波時，勵磁電流為非正弦波，即尖頂波，它含有各次諧波。非線性負載的還有各種整流裝置
　　目前所用的配電變壓器高壓側多接成“Δ”型，這樣三次諧波因相序相同，即零序的感應的三次諧波電流在三角形繞組內環流，不易竄入電網。磁路過飽和而產生的諧波類似六脈動整流回路，主要產生6K±1次諧波，多為5次，7次，11次等。據有關人員實測表明，電力機車及電弧爐供電系統3
　　諧波造成的設備過載及線路損耗增加，降低了輸電能力，高次諧波電流又引起系統電壓畸變，從而影響其它設備的正常工作。
　　對于低壓電網的補償用電力電容器，危害更為嚴重。深圳某電子廠，由于低壓電網諧波，接入的并聯補償電容器，運行不到一周，皆鼓肚損害，其接頭及投切用接觸器接線端子燒蝕熔化冒火，電氣值班人員只得采用電氣用手提滅火設備進行滅火，然后退出運行。電容器生產廠家親赴現場用諧
　三、??? 串聯電抗器的作用
　　低壓電網并聯電容器補償回路串聯電抗器的作用
　　電抗器作用為：
1)? 限制電容器投入時合閘涌流
　　　當電容器投入的瞬間，由于電容器無充電，無反向電勢，合閘瞬間，如同短路，只有線路的阻抗起限制電流作用，因此瞬時電流可達額定電流的百倍以上，不過時間短促，僅持續毫秒或微秒級。由于接入電網的電容器為多組組合，當投入或切除任一組電容器時，其它運行的電容器會向投切拉??m
2)? 防止電網諧波放大及諧振的發生
3)? 限制操作過電壓
4)? 限制短路電流
　　當電容器發生短路故障時，能限制系統向電容器短路點注入短路電流。當系統其它地方發生短路或電抗器電源側發生短路時，能限制電容器向系統的反饋電流。
5)? 抑制流向電容器的高次諧波，使之不使電容器過電流損壞。
　　　眾所周知，諧波次數越高，電容器呈現的阻抗越低，這樣造成大量諧波電流涌入。若不采取措施，如對電網采取諧波控制或串聯電抗器，電容器很難勝無功補償作用，很快由于涌波涌入造成過流而損壞。
6)? 對某次諧波來說，串聯電抗器與電容器的組合，只要合理搭配，可起到濾除部分某次諧波的作用。
　　　需要指出的，濾除某次部分諧波，只是補償回路的一點附加作用，絕不能作為濾波器使用，否則，則影響了無功補償的初衷。
　　　有人會疑問，不是防止電容器過流，要限制電容器諧波涌入嗎，怎么又允許某次諧波容易涌入呢？問題很容易解答，電容器允許使用在電流達1.35倍額定電流下長期工作，可充分挖掘這部分潛力，讓它兼有一點濾波的作用。另外，電抗器與電容器要合理搭配，不得使電抗器與電容器發生串?
四、??? 串聯電抗器的正確選擇
　　　要正確選用電抗器，首先要了解所在電網諧波情況，或經測量（這對新建單位是不現實的）或根據電網結構，用電設備情況，預測電網諧波情況，然后再決定電抗器的參數。電抗器選擇原則是，若想兼有濾除某次諧波作用，應使電抗與電容接近串聯諧振，而達到諧振的條件是電抗與容抗相

1.? 如果電網清潔，各高次諧波含量很少，可選擇電抗率K為0.1%-1%。這樣，電抗體積小，成本低，但能限制合閘涌流為額定電流的10倍以內。
2.? 如果電網3次諧波突出，除限制涌流外，尚能濾除部分3次諧波，以便清潔電網。選擇的原則是，即使電容電抗接近諧振，但不能達到諧振。
如果達到諧振，對3次諧波而言，
3XL=Xc/3, XL=Xc/9=0.111Xc
對于5次諧波XL=Xc/25=0.04Xc
對于7次諧波XL=Xc/49=0.0204Xc
對于9次諧波XL=Xc/81=0.012Xc
對于11次諧波XL=Xc/121=0.0083Xc
　　　上述各式中，XL及Xc為基波（工頻）情況下，電抗器及電容器的阻抗。滿足上述條件是電抗與電容發生諧振的條件，選用時以不得發生諧振為前提，但不使諧波被放大，應使回路呈感性。
　　現引入一個參數，即電抗率K，它是串聯回路的電抗器的電抗與電容器的容抗之比的百分數，即K=XL/XC%
　　由此可見，發生串聯諧振時，分別對3次，5次，7次，9次及11次諧波，電抗率分別為11.1%，4%，2.04%，1.2%及0.83%。
　　但選擇電抗器電抗率時，不但要接近諧振頻率，還要使回路呈感性。這樣一來，若電網3次諧波突出，選電抗率K為12%-13%。若5次諧波突出，選K為4.5%-7%。若5次與3次均突出，選取電容器組分別串電抗率K為4.5%-7%及12%-13%的電抗器。
　　至于電抗器的容量，它等于所串電容器容量乘以電抗率，即QL=KQC。一般說來，只要給出所接電容器容量及額定電壓，及要求的電抗器電抗率。至于電抗器額定絕緣電壓、容量及額定電流等參數，由電抗器制造廠自行合理地解決了，不必要求用戶提供其它要求參數。
五、??? 串入電抗器后，電容器端電壓及補償容量的變化
　　由于系統電壓不變，而電抗器壓降又與電容器上壓降剛好相位相反，這樣必然造成電容器端電壓升高。由于電抗率是電抗器電抗值與電容器容抗值之比的百分數，電抗器上的壓降必然為電容器上的壓降乘以電抗率了。
　　即Uc-UL=UN (Uc,UL,UN分別為電容器，電抗器及系統電壓)
　　 Uc-kUc=UN
　　 Uc(1-k)=UN
　　 Uc=UN/(1-k)
　　由此可見，串電抗后，電容器電壓升高非1+k倍，而是1/（1-k），這樣，串入電抗后，電容器端電壓升高，其升高倍數如表所示。
電抗率K 0.1% 1% 4.5% 5% 6% 7% 12% 13%
電容器電壓升高倍數 1.001 1.01 1.047 1.0526 1.0638 1.075 1.136 1.149
　　由于電抗器吸收電容器所產生的無功補償功率，造成電容器向電網無功補償能力減弱。由于串電抗造成電容器端電壓升高，必須采用適合此電壓的電容器，即選用較高電壓等級的電容器。這樣組合下來，實際電壓又不一定正巧與所選電容器額定電壓一級，一般都小于電容器額定電壓。由于電樔?0 m
　　某項目，系統電壓UN=400v.每回路補償電容器為30Kvar，串入電抗率K=7%，求：電容器運行時實際電壓，如何選擇電容器額定電壓及實際補償容量。計算步驟為：

啟動電抗器

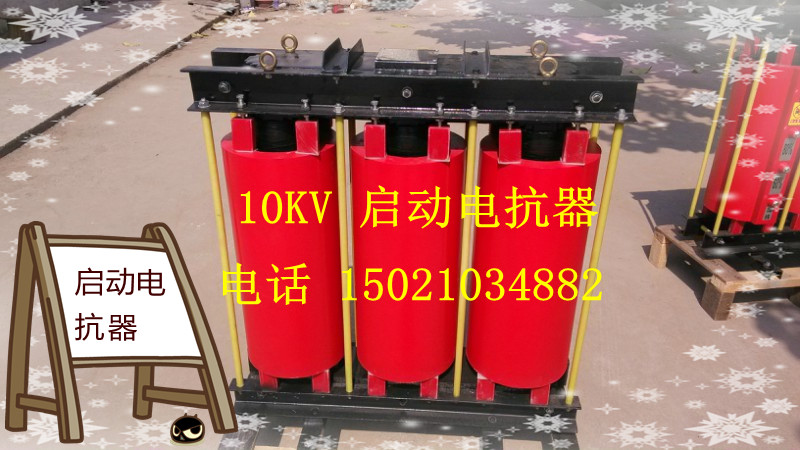

QKSC系列干式鐵芯起動電抗器
起動電抗器,里面通過的是交流電流,串聯在電動機器作為限制電動機起動時的電流,是短時間起動作用,起動后就不再使用。

1）起動電抗器結構
本系列電抗器鐵心用硅鋼片迭積成三柱芯式結構，心柱為多級階梯園截面，鐵軛為倒D形截面，三個芯柱上均有若干個氣隙，將鐵心柱分割成若干個鐵心餅，氣隙板連同鐵心餅利用上下軛件上的拉緊螺桿拉緊，電抗器線圈為園筒式，采用高強度電磁線繞制，經過環氧樹脂真空澆注后烘焙結合成一體，還帶有電抗值為額定電抗值85%的分接頭。

2）起動電抗器用途
交流異步電動機在額定電壓下起動時，初始起動電流將是很大的，往往超過額定電流的許多倍，為了降低起動電流，減少對電網造成影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器，交流電動機的起動過程時間很短，一般數秒鐘至一分鐘左右，起動后就降壓起動用的電抗器切除。

3）型號含義

4）用戶在訂貨時需提供的參數:
(1).額定電壓
(2).額定電流
(3).額定電抗
(4).每次起動運行時間，連續起動運行次數
(5).起動與冷卻周期
(6).使用條件（戶內）
(7).根據起動電抗器的應用所要求的其他性能數據應在合同中注明。

5）QKSC 干式鐵芯起動電抗器系列

6kV,10kV QKSC 型干式鐵芯起動電抗器技術參數表: 絕緣水平:LI60AC25kV LI75AC35
