新疆串聯CKSC-12/10-6電抗器 圖一. 等效阻抗圖
圖中In為系統某次諧波電流，也看作由一恒流源發出，L2為系統等值電感，L1為電容器所串電抗器電感，C為補償電容的電容。流入系統的諧波電流為Ins，流入電容器的諧波電流為Ins，由此可得
Ins=In*（jωL1+1/jωc）/(jωL1+1/jωc+jωL2)
=In/﹛1-[ωL2/﹙1/ωc-ωL1﹚]﹜
如果ωL2/(1/ωc-ωL1)=1時，Ins→∞
即1/ωc-ωL1=ωL2時，進入系統的某次諧波被放大至無窮大。
L2是系統參數，不能人為變動，為避免諧波被放大，所選電容器與所串電抗器參數應合理搭配。從上式也可看出，只要1/ωc-ωL1 ﹤0，即電容器串聯電抗器回路只要對某次諧波呈感性，此諧波就不會被放大進入系統，流入系統的諧波小于原有系統存在的諧波，也就是說，串聯電抗器回路有xI7oo
設額定電流為 I ，電感為 L，頻率為 f 則電抗器的電抗 X =ω * L = 2 * π * f * L電抗器的容量 S = I * I * X = 2 * π * f * L * I * I
羅弼璠 （信息產業電子第十一設計研究院科技工程股份有限公司）簡介： 并聯電容器及電抗器是低壓配電站集中無功補償?shù)闹匾M成部分，電容器的主要作用是對低壓系統無功功率進行補償，提高功率因數；電抗器主要作用是抑制諧波和限制涌流（包括并聯電容器本身產生的高次諧波）。因此

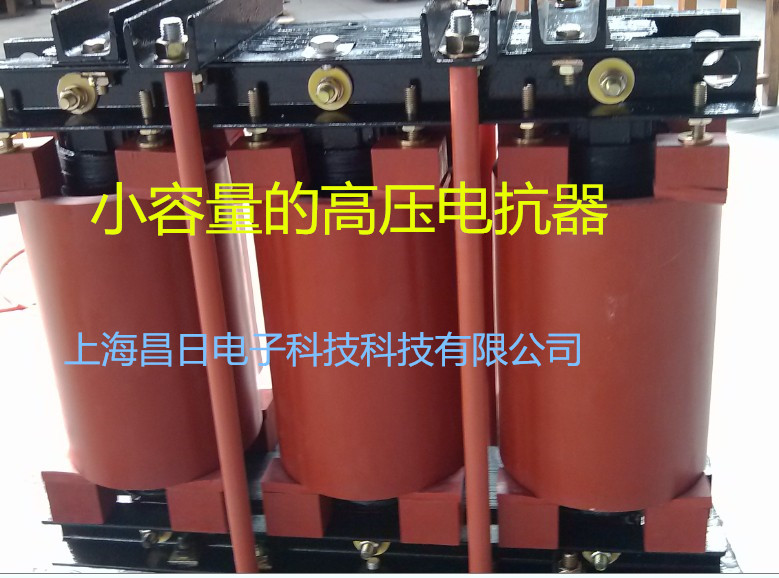

該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》
