電纜阻抗等效模擬負載

一、電纜阻抗等效模擬負載的技術方案：

電纜阻抗等效模擬負載采用PLC智能控制，控制方式分遠程485通訊控制和面板按鍵操作控制，通過琴鍵式開關直接選擇所需模擬電纜長度，電纜阻抗等效模擬負載分0.5Km、1Km、3Km、6Km四檔可隨意組合使用，線路容性模擬的中性點（模擬銅屏蔽層）獨立引出，可有用戶自行選擇接點，方便各種實驗。

標準產品ACLT-4050電纜阻抗等效模擬負載：可以模擬各類電纜長度的阻抗特性，電纜阻抗等效模擬負載是研究新能源并網接入、繼保控制程序開發必配，具體電纜阻抗等效模擬負載產品信息請與群菱銷售部聯絡。

二、電纜阻抗等效模擬負載的基本參數：

模擬電纜：鋁50mm2三芯交聯聚乙烯絕緣10kV電力電纜

電纜阻抗等效模擬負載電纜模擬參數（20℃）：電阻 0.641Ω/Km

                      電感0.381mH/Km

電容0.192μF/Km

額定電流：63A  （最大通過電流值、滿足630KVA變壓器配電試驗）

電纜阻抗等效模擬負載電壓等級：8.7/10KV

三、電纜阻抗等效模擬負載產品說明：

電纜阻抗等效模擬負載步進幅度0.5 Km。

操作控制：面板手動控制和485遠程控制.

模擬10KV線路，每相電流最大63A。

電纜阻抗等效模擬負載供貨周期：60天。根據用戶需求定制，技術指標可以變動。

電纜阻抗等效模擬負載產品外觀尺寸：2400mm*1200mm*2200mm，重量380KG。

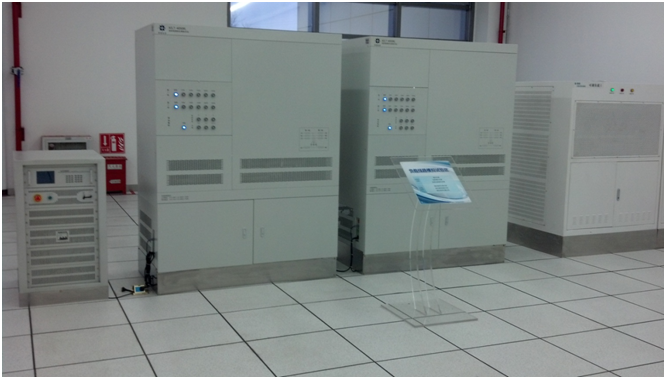

電纜阻抗等效模擬負載產品現場外觀圖：

更多關于電纜阻抗等效模擬負載的信息，請與北京群菱銷售部聯系。
