甘肅CKSC-12/10-6廠家一、??? 前言

　　在筆者所接觸的低壓配電施工圖中，發現施工圖中有一個共性，那就是配電變壓器低壓側母線上均接入無功補償電容器柜。但令人費解的是，所串電抗器無任何規格要求，無技術參數的注明，只是在圖中畫了一個電抗器的符號而已。而所標電容器的容量，也只是電容器銘牌容量而已，實際運
　　應引起注意的是，電抗器與電容器不能隨意組合，它要根據所處低壓電網負荷情況，變壓器容量，用電設備的性質，所產生諧波的種類及各次諧波含量，應要進行諧波測量后，才能對癥下藥，決定電抗器如何選擇。但往往是低壓配電與電容補償同期進行，根本無法先進行諧波測量，然后進行
二、??? 電力系統諧波分析及諧波危害
　　電力系統產生諧波的原因主要是用電設備的非線性特點。所謂非線性，即所施電壓與其通過的電流非線性關系。例如變壓器的勵磁回路，當變壓器的鐵芯過飽和時，勵磁曲線是非正弦的。當電壓為正弦波時，勵磁電流為非正弦波，即尖頂波，它含有各次諧波。非線性負載的還有各種整流裝置
　　目前所用的配電變壓器高壓側多接成“Δ”型，這樣三次諧波因相序相同，即零序的感應的三次諧波電流在三角形繞組內環流，不易竄入電網。磁路過飽和而產生的諧波類似六脈動整流回路，主要產生6K±1次諧波，多為5次，7次，11次等。據有關人員實測表明，電力機車及電弧爐供電系統3N

　　諧波造成的設備過載及線路損耗增加，降低了輸電能力，高次諧波電流又引起系統電壓畸變，從而影響其它設備的正常工作。
　　對于低壓電網的補償用電力電容器，危害更為嚴重。深圳某電子廠，由于低壓電網諧波，接入的并聯補償電容器，運行不到一周，皆鼓肚損害，其接頭及投切用接觸器接線端子燒蝕熔化冒火，電氣值班人員只得采用電氣用手提滅火設備進行滅火，然后退出運行。電容器生產廠家親赴現場用諧N

　三、??? 串聯電抗器的作用
　　低壓電網并聯電容器補償回路串聯電抗器的作用
　　電抗器作用為：

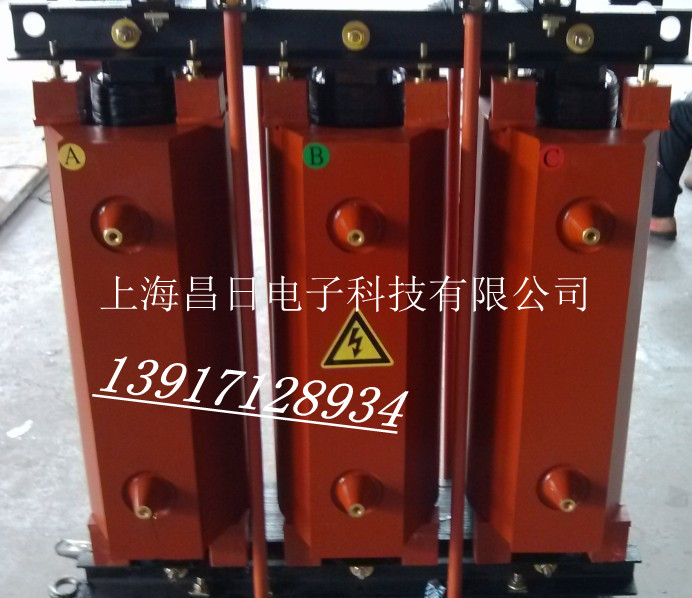

該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

(7).其它特殊要求。
