寧夏輸入電抗器對于11次諧波XL=Xc/121=0.0083Xc

　　　上述各式中，XL及Xc為基波（工頻）情況下，電抗器及電容器的阻抗。滿足上述條件是電抗與電容發生諧振的條件，選用時以不得發生諧振為前提，但不使諧波被放大，應使回路呈感性。
　　現引入一個參數，即電抗率K，它是串聯回路的電抗器的電抗與電容器的容抗之比的百分數，即K=XL/XC%
　　由此可見，發生串聯諧振時，分別對3次，5次，7次，9次及11次諧波，電抗率分別為11.1%，4%，2.04%，1.2%及0.83%。
　　但選擇電抗器電抗率時，不但要接近諧振頻率，還要使回路呈感性。這樣一來，若電網3次諧波突出，選電抗率K為12%-13%。若5次諧波突出，選K為4.5%-7%。若5次與3次均突出，選取電容器組分別串電抗率K為4.5%-7%及12%-13%的電抗器。
　　至于電抗器的容量，它等于所串電容器容量乘以電抗率，即QL=KQC。一般說來，只要給出所接電容器容量及額定電壓，及要求的電抗器電抗率。至于電抗器額定絕緣電壓、容量及額定電流等參數，由電抗器制造廠自行合理地解決了，不必要求用戶提供其它要求參數。
五、??? 串入電抗器后，電容器端電壓及補償容量的變化
　　由于系統電壓不變，而電抗器壓降又與電容器上壓降剛好相位相反，這樣必然造成電容器端電壓升高。由于電抗率是電抗器電抗值與電容器容抗值之比的百分數，電抗器上的壓降必然為電容器上的壓降乘以電抗率了。
　　即Uc-UL=UN (Uc,UL,UN分別為電容器，電抗器及系統電壓)
　　  Uc-kUc=UN

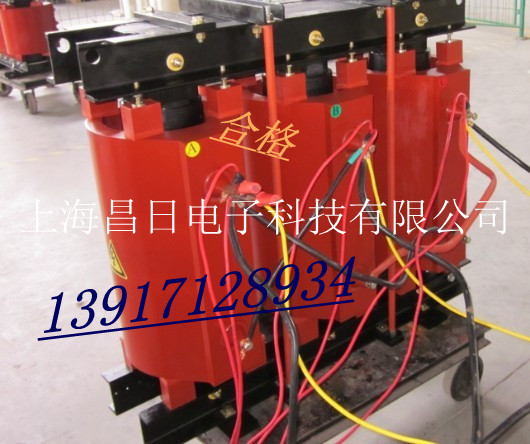

變頻器直流調速器用輸入電抗器
產品概述：
輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因為轉換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。
此類電抗器有兩種：
電抗器基準壓降UD= 2%，用于無饋電單元的變頻器的操作。
電抗器基準壓降UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于uK 小于1% 的系統的操作。
性能特點：
鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。
電抗器均采用真空浸漆工藝，經高溫熱烘固化。線圈有良好的絕緣性能，整體機械強度高，防潮性能好
線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
溫升低，損耗小，成本低，綜合利用率高。
體積小，重量輕，占用空間小，便于安裝。
型號含義：
產品介紹
◆電源對其它設備有明顯的干擾（干擾、過壓）
◆電源相間電壓不平衡＞額定電壓的2.0%
◆阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）
◆在一條線路上為減小線電流而安裝的大量變頻器
◆使用cosφ（功率因數）校正電容或功率因數校正單元
技術參數
1、額定工作電壓：380V/50Hz或660V/50Hz
2、額定工作電流：5A至1600A@40℃
3、抗電強度：鐵芯－繞組3500VAC/50Hz/10mA/10s無飛弧擊穿
4、絕緣電阻：1000VDC絕緣阻值≥100MV
5、電抗器噪音：  小于65dB
6、防護等級：IP00
7、絕緣等級：F級以上
8、產品執行標準：IEC289:1987電抗器
                           GB10229-88電抗器(eqv IEC289:1987)
                           JB9644-1999半導體電氣傳動用電抗器
輸入交流電抗器2%


規格型號
 適配功率(KW)
 額定
電流
 壓降
 尺寸(±0.5mm)
