寧夏串聯電抗器　　電力系統產生諧波的原因主要是用電設備的非線性特點。所謂非線性，即所施電壓與其通過的電流非線性關系。例如變壓器的勵磁回路，當變壓器的鐵芯過飽和時，勵磁曲線是非正弦的。當電壓為正弦波時，勵磁電流為非正弦波，即尖頂波，它含有各次諧波。非線性負載的還有各種整流裝置

　　目前所用的配電變壓器高壓側多接成“Δ”型，這樣三次諧波因相序相同，即零序的感應的三次諧波電流在三角形繞組內環流，不易竄入電網。磁路過飽和而產生的諧波類似六脈動整流回路，主要產生6K±1次諧波，多為5次，7次，11次等。據有關人員實測表明，電力機車及電弧爐供電系統3A
　　諧波造成的設備過載及線路損耗增加，降低了輸電能力，高次諧波電流又引起系統電壓畸變，從而影響其它設備的正常工作。
　　對于低壓電網的補償用電力電容器，危害更為嚴重。深圳某電子廠，由于低壓電網諧波，接入的并聯補償電容器，運行不到一周，皆鼓肚損害，其接頭及投切用接觸器接線端子燒蝕熔化冒火，電氣值班人員只得采用電氣用手提滅火設備進行滅火，然后退出運行。電容器生產廠家親赴現場用諧*
　三、??? 串聯電抗器的作用
　　低壓電網并聯電容器補償回路串聯電抗器的作用
　　電抗器作用為：
1)? 限制電容器投入時合閘涌流
　　　當電容器投入的瞬間，由于電容器無充電，無反向電勢，合閘瞬間，如同短路，只有線路的阻抗起限制電流作用，因此瞬時電流可達額定電流的百倍以上，不過時間短促，僅持續毫秒或微秒級。由于接入電網的電容器為多組組合，當投入或切除任一組電容器時，其它運行的電容器會向投切o
2)? 防止電網諧波放大及諧振的發生
3)? 限制操作過電壓
4)? 限制短路電流
　　當電容器發生短路故障時，能限制系統向電容器短路點注入短路電流。當系統其它地方發生短路或電抗器電源側發生短路時，能限制電容器向系統的反饋電流。
5)? 抑制流向電容器的高次諧波，使之不使電容器過電流損壞。
　　　眾所周知，諧波次數越高，電容器呈現的阻抗越低，這樣造成大量諧波電流涌入。若不采取措施，如對電網采取諧波控制或串聯電抗器，電容器很難勝無功補償作用，很快由于涌波涌入造成過流而損壞。
6)? 對某次諧波來說，串聯電抗器與電容器的組合，只要合理搭配，可起到濾除部分某次諧波的作用。
　　　需要指出的，濾除某次部分諧波，只是補償回路的一點附加作用，絕不能作為濾波器使用，否則，則影響了無功補償的初衷。
　　　有人會疑問，不是防止電容器過流，要限制電容器諧波涌入嗎，怎么又允許某次諧波容易涌入呢？問題很容易解答，電容器允許使用在電流達1.35倍額定電流下長期工作，可充分挖掘這部分潛力，讓它兼有一點濾波的作用。另外，電抗器與電容器要合理搭配，不得使電抗器與電容器發生串
四、??? 串聯電抗器的正確選擇

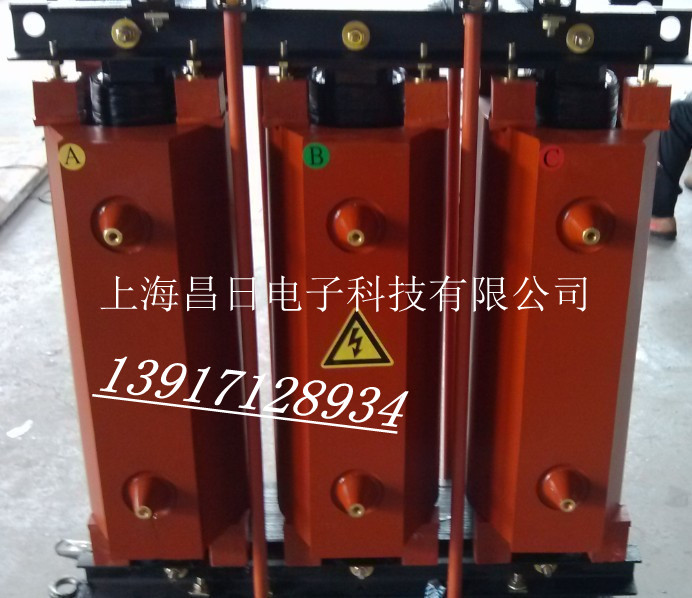

CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》
3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
(7).其它特殊要求。

4)CKSC 樹脂絕緣干式鐵芯串聯電抗器系列技術參數表: 絕緣水平:LI75AC35kV
型號并聯電
容器組
容量電容額
定電壓額定
電抗率額定
容量額定
電壓額定
電流額定
電抗損耗外型尺寸(見附圖) 重量
a b c d e f
(kVar) (kV) (%) (kVar) V A (Ω) (kW) (mm) (mm) (mm) (mm) (mm) (mm) (kg)
CKSC-15/10-5 300 11/√3 5 15 317.5 15.75 20.159 0.335 280 460 900 455 560 830 195
CKSC-18/10-6 11/√3 6 18 381.1 15.74 24.212 0.385 290 460 960 464 560 940 230
CKSC-36/10-12 12/√3 12 36 831.4 14.43 57.616 0.647 305 460 980 480 560 960 355
CKSC-30/10-5 600 11/√3 5 30 317.5 31.50 10.079 0.564 300 460 980 480 560 960 335
CKSC-36/10-6 11/√3 6 36 381.1 31.49 12.102 0.647 300 460 980 480 560 1020 355
CKSC-72/10-12 12/√3 12 72 831.4 28.87 28.798 1.087 330 460 1040 510 560 1120 560
CKSC-45/10-5 900 11/√3 5 45 317.5 47.24 6.721 0.764 310 460 1000 488 560 1020 395
CKSC-54/10-6 11/√3 6 54 381.1 47.23 8.069 0.876 310 460 1000 488 560 1100 400
CKSC-108/10-12 12/√3 12 108 831.4 43.30 19.201 1.474 350 520 1100 517 620 1170 655
CKSC-60/10-5 1200 11/√3 5 60 317.5 62.99 5.040 0.949 320 460 1020 488 560 1070 535
CKSC-72/10-6 11/√3 6 72 381.1 62.98 6.051 1.087 330 460 1050 509 560 1090 580
CKSC-144/10-12 12/√3 12 144 831.4 57.73 14.402 1.829 360 520 1130 526 620 1265 950
CKSC-75/10-5 1500 11/√3 5 75 317.5 78.74 4.032 1.121 320 460 1025 488 560 1160 495
CKSC-90/10-6 11/√3 6 90 381.1 78.72 4.841 1.285 340 460 1085 517 560 1125 615
CKSC-180/10-12 12/√3 12 180 831.4 72.17 11.520 2.162 370 520 1160 546 620 1330 1065
CKSC-90/10-5 1800 11/√3 5 90 317.5 94.49 3.360 1.285 340 460 1075 509 560 1120 660
CKSC-108/10-6 11/√3 6 108 381.1 94.46 4.035 1.474 350 460 1100 517 560 1155 770
CKSC-216/10-12 12/√3 12 216 831.4 86.60 9.600 2.479 380 520 1200 555 620 1370 1205
CKSC-105/10-5 2100 11/√3 5 105 317.5 110.24 2.880 1.443 340 520 1080 517 620 1225 715
CKSC-126/10-6 11/√3 6 126 381.1 110.21 3.458 1.654 350 520 1110 526 620 1270 805
CKSC-252/10-12 12/√3 12 252 831.4 101.03 8.229 2.783 390 520 1230 565 620 1390 1335
CKSC-120/10-5 2400 11/√3 5 120 317.5 125.98 2.520 1.595 350 520 1110 526 620 1245 745
CKSC-144/10-6 11/√3 6 144 381.1 125.95 3.026 1.829 350 520 1110 526 620 1375 83
