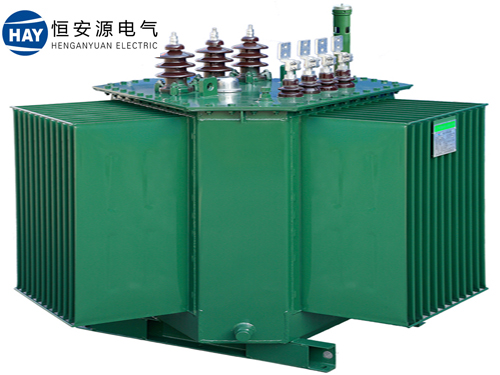

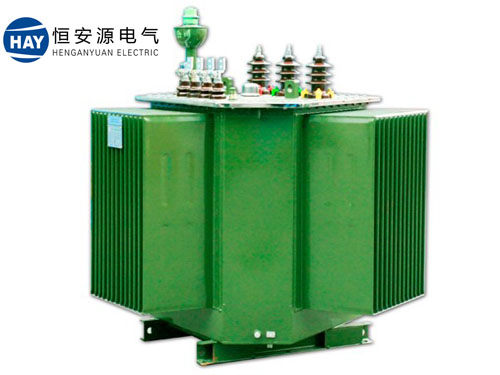

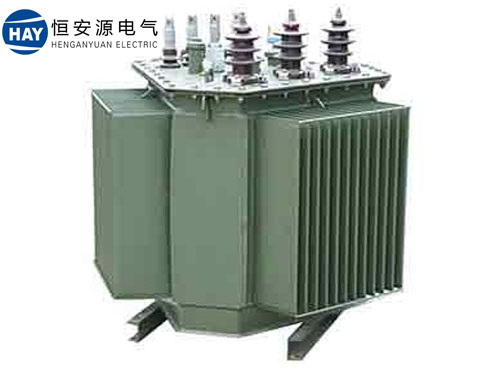

S13-800/10-0.4變壓器節能損耗
S13-M.RL系列立體三角形卷鐵心變壓器結構特點：
鐵心：采用材質性能不低于30ZH120冷軋硅鋼片；三相三柱立體對稱結構有最平衡的三相磁路；每組(卷)芯片由薄鋼帶在專用鐵心卷繞機上繞制，壓力均勻緊實；鐵心框片經真空退火處理，消除應力，提高電磁性能；鐵心表面涂環氧樹脂漆，防潮，固化。
繞組：采用低氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線；低壓線圈為雙層或四層圓銅式或新螺旋式，或箔式。高壓線圈為多層圓筒式；線圈油道為瓦楞結構，層間絕緣為雙面點膠紙；低壓及高壓表面均加繞環氧樹脂半粘性玻璃纖維帶，增加機械強度。
器身、引線：采用絕緣紙板制作上下鐵軛絕緣；采用層壓木制作平衡墊塊絕緣；采用層壓紙板作引線支架；所有緊固件均為有效鎖緊的防松螺母。
油箱：采用三角形結構的全密封波紋油箱，三相均設置波紋片以保證散熱及補償隨油溫變化而致油體積變化的膨縮體積；箱蓋面上裝有帶壓力釋放閥的油位計便于加油及觀察油面高度，及對變壓器內部突發故障過壓時釋放壓力安全保護。
聯系人：張經理
手機：18801320667
Q Q：2668948097
電話：010-57112076
傳真：010-87572077
S13-M.RL系列立體三角形卷鐵心變壓器結構圖：
S13-M.RL系列立體三角形卷鐵心變壓器產品特點：
1.節電節能：空載損耗減少40%—50%，負載損耗減少7%-10%；
2.降低線損：空載電流減少90%以上；
3.超靜音：噪聲降低10-15分貝；
4.無干擾：漏磁減少50%以上；
5.節約原材料：銅鐵成本減少20%-30%；
6.經濟效益顯著：十年變電成本比新S9下降17.2%。
S13-M.RL系列立體三角形卷鐵心變壓器技術參數表：
注：以上外形尺寸數據僅供參考，我公司保留更改數據的權利。
