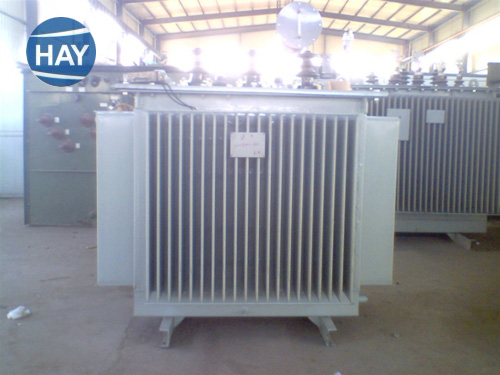

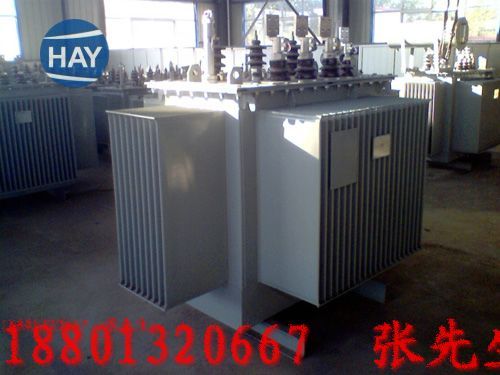

S11-200/10變壓器，S11電力變壓器重量
S11-200/10-0.4三相油浸式變壓器技術參數如下表：
產 品 名 稱
三相油浸式變壓器
產 品 型 號
S11-M-200/10-0.4
品 牌
恒安源
鐵 芯 形 狀
E型
冷 卻 形 式
液/油浸式
繞 組 數 目
三繞組
防 潮 方 式
全密封式
冷 卻 方 式
油浸自冷(J)
電 壓 比
10KV/0.4KV
額 定 容 量
200KVA
額 定 功 率
50HZ
短 路 阻 抗
4%
空 載 損 耗
0.34KW
負 載 損 耗
2.60KW
尺 寸 大 小
940mm*640mm*1200mm
總 重
920KG
聯系人：張經理
手機：18801320667
Q Q：2668948097
電話：010-57112076
傳真：010-87572077
S11-200/10-0.4三相油浸式變壓器結構及特點：
鐵心:全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵心為多級階梯形，三接縫或五接縫，空損低、噪音小:卷鐵心用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低;非晶合金變壓器鐵，心采用美國聯信公司生產的材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。
線圈:采用優質QQ縮醒漆包圓銅線，無氧銅桿拉制的扁銅錢或銅結繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。
油箱:采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆暇涂，既抗腐蝕又美觀大方。
