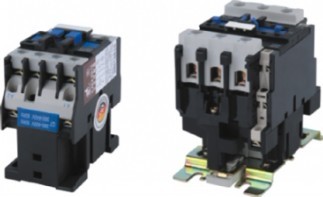

交流接觸器CJX2-1210

CJX2-0910，CJX2-0901，CJX2-1210，CJX2-1201，CJX2-1810，CJX2-1801，CJX2-2510，CJX2-2501，CJX2-3210，CJX2-3201，CJX2-4011，CJX2-5011，CJX2-6511，CJX2-8011，CJX2-9511，CJX2-F115，CJX2-F150，CJX2-F185，CJX2-F225，CJX2-F265，CJX2-F330，CJX2-F400，CJX2-F500，CJX2-F630，CJX2-F780，CJX2-F800，CJX2-F1000。

★     ★★★★CJX2交流接觸器適用范圍★★★★★

CJX2交流接觸器適用于交流50Hz或60Hz，電壓至660V，電流至95A的電路中，供遠距離接通與分段電路及頻繁起動、控制交流電動機，接觸器還可加裝積木式輔助觸頭組，空氣延時頭、機械聯鎖機構等附件、組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接安裝組成電磁啟動器。

★     ★★★★CJX2交流接觸器結構特征★★★★★

CJX2交流接觸器為模塊式結構，功能組合齊全。在其頂部加裝空氣延時頭，即可成為延時接觸器；由2臺接觸器加裝機械聯鎖功能部件，即可組成可逆接觸器；熱繼電器與接觸器組裝后可成為磁力起動器；接觸器頂部加裝專用限流觸頭組及限流電阻即可成為切換電容接觸器；3臺接觸器及空氣延進頭、輔助觸頭組可組合成星三角起動器，加裝輔助觸頭可組成接觸器式繼電器等。

★     ★★★★CJX2交流接觸器型號含義★★★★★

CJX2—□□/□□
CJ ——交流接觸器
X ——小型
2 ——設計序號
–□——AC-3使用類別下額定工作電壓為380V時的額定工作電流
□—— 帶機械聯鎖加N (可逆接觸器)
/ □——常開輔助觸頭數
□——常閉輔助觸頭數

★     ★★★★CJX2交流接觸器工作條件★★★★★

海拔高度：周圍空氣溫度安裝地點的海拔不超過2000m.
周圍空氣溫度上限為+40℃，且24h內平均值不超過+35℃，周圍空氣溫度下限為-5℃。
CJX2交流接觸器污染等級：3級；
CJX2交流接觸器安裝類別：III類；
CJX2交流接觸器安裝條件：安裝面與垂直面的傾斜度不大于±5°。
CJX2交流接觸器主要技術參數：
額定絕緣電壓：660V
AC-3 、380V時額定電流對應三相鼠籠型電機容量KW：
380V額定電流(A)： 9、 12、 16(18)、 25、 32、 40、 50、 63、 80、 95、 115、150、185、225、265、330、400、500、630、780、800、1000、
控制單相電動機容量KW：0.75、1.1、 1.5、 2.2、 3.0、 3.7、 5.5、 --、 ----、 ---
220V 三相鼠籠電機 KW：2.2、 3.0、 4.0、 5.5、 7.5、 11、 15、 18.5、22、 25
380V 三相鼠籠電機 KW：4.0、 5.5、 7.5、 11、 15、 18.5、 22、 30、 37、 45
660V 三相鼠籠電機 KW：5.5、 7.5、 9.0、 15、 18.5、 30、 33、 37、 45、 45
CJX2交流接觸器可接通最大電流：10倍額定電流(AC-3 ,380V) CJX2交流接觸器‖LC1-D交流接觸器‖
CJX2交流接觸器可斷開最大電流：8倍額定電流(AC-3 ,380V)
CJX2交流接觸器AC-4電壽命：CJX2-09～32 20萬次;
CJX2-40\50\65 15萬次 ;
CJX2-80\95 10萬次
CJX2交流接觸器AC-3電壽命：CJX2-09～32 100萬次;
CJX2-40\50\65 80萬次 ;
CJX2-80\95 60萬次
CJX2交流接觸器機械壽命： CJX2-09～32 10百萬次;
CJX2-40\50\65 8百萬次 ;
CJX2-80\95 10百萬次
★★★★★CJX2交流接觸器外形尺寸(長×寬×高) ★★★★★
CJX2-09～18： 73×47×82
CJX2-25： 83×58×96
CJX2-32： 83×58×101
CJX2-40～65： 128×79×116
CJX2-80～95： 128×79×128

★★★★★CJX2交流接觸器安裝尺寸(長×寬×直徑) ★★★★★
CJX2-09～18： 50～60 × 35 × 2—Φ4.5 ; 或 35 mm卡軌安裝
CJX2-25～32： 50～60 × 40 × 2—Φ4.5 ; 或 35 mm卡軌安裝
CJX2-40～95： 100～110 × 40 × 2—Φ6.5 ; 或 75 mm卡軌安裝
