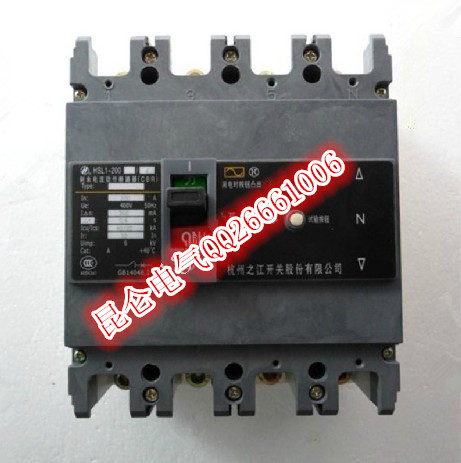

HSL1系列剩余電流斷路器的適用范圍:
HSL1系列剩余電流（漏電）斷路器（以下簡稱斷路器）是采用國際標準設計及先進的制造技術開發成功的新系列剩余電流（漏電）保護的塑料外殼式斷路器。本系列斷路器其額定絕緣電壓為400V（Inm ≤ 160A）及690V（Inm ≥ 250A），主要用于交流50Hz，額定電流10A~800A，額定工作電壓380V/400V的配電網絡中，用來分配電能，并對線路及電源設備的過載和短路起保護作用；在正常條件下也可以作線路的不頻繁轉換之用。一般作配電用，用來分配電能，作為線路及電源設備的過載、短路和欠電壓保護。額定電流630A及以下的斷路器亦可作為電動機保護用，用于線路的不頻繁轉換及電動機的不頻繁起動場所。同時,還可作人身觸電（額定剩余動作電流I△n≤30mA）及設備漏電保護之用，可防止因線路的絕緣損壞而產生的接地故障引起的火災危險。
HSL1系列塑料外殼式漏電斷路器是我公司推出的新一代漏電保護斷路器，是在TM30S型四極無飛弧塑料外殼式斷路器基礎上派生出的塑料外殼式漏電斷路器，除具有過載、短路保護以外，還采用單片機控制，對線路中的剩余電流進行監控，具有漏電型程度指示功能，并能發出漏電動作報警信號，用戶可通過實際情況現場進行漏電保護電流調整，并可選擇漏電瞬時動作或延時動作。適用于額定電流16～800A、交流額定頻率50Hz、 額定工作電壓至400V的回路中,既可作為人身觸電保護亦可防止設備絕緣破壞產生接地電流而引起的火災危險,并可作為過載、短路和欠電壓保護之用,作為住宅設計中的TN-S三相五線制的進線總開關尤為適用。
HSL1系列剩余電流斷路器的功能特點:
HSL1系列剩余電流斷路器以下幾個特點：
① 額定剩余動作電流IΔn有50mA、100mA、200mA、300mA四檔可調(調整時額定剩余不動作電流IΔn0亦隨之變化)，其他規格可協議供貨；
② 該斷路器運行后，可立即顯示該斷路器以下回路的全部泄露電流，并按20%、40%、50%、70%IΔn排列四個指示燈（如漏電電流超過40%IΔn時20%、40%兩個指示燈亮，如低于20%IΔn則四個指示燈全不亮）；
③ 漏電瞬時動作與延時動作特性用戶可調，延時動作時間一般為0.4秒；
④ 漏電動作后，斷路器在回路無電狀態下漏電動作指示燈顯示可長達30分鐘左右。
⑤HSL1系列漏電斷路器具有隔離功能。
6.斷路器按其額定極限短路分斷能力（Icu）的高低分為C型（經濟型）、S型（標準型）、M型（較高分斷型）、H型（高分斷型）四類。該斷路器具有體積小、分斷能力高、飛弧距離短（部分規格零飛弧）、抗振動等特點。
7.斷路器的剩余電流保護功能齊全，有延時型、非延時型和漏電報警型。
HSL1系列剩余電流斷路器的技術參數：
|
型號 Type
|
HSL1-63
|
HSL1-100
|
HSL1-200
|
HSL1-400
|
HSL1-800
|
||||||
|
短路分斷能力級別
Level of short circuit breaking capacity
|
S
|
H
|
S
|
H
|
S
|
H
|
S
|
H
|
S
|
H
|
|
|
斷路器額定電流(A)
Rated current of the breaker
|
10、16、20、25、32、40、50、63
|
40、50、63、80、100
|
100、125、160、180、200
|
200、250、315、350、400
|
400、500、630、700、800
|
||||||
|
極數
Pole number
|
3、4
|
3、4
|
3、4
|
3、4
|
3、4
|
||||||
|
額定絕緣電壓Ui (V)
Rated insulating current
|
500
|
500
|
500
|
500
|
500
|
||||||
|
額定工作電壓Ue (V)
Rated working current
|
400
|
400
|
400
|
400
|
400
|
||||||
|
額定頻率(Hz)
Rated frequency
|
50
|
50
|
50
|
50
|
50
|
||||||
|
額定極限短路分斷能力Icu (KA)
Rated ultimate short circuit breaking capacity
|
15
|
30
|
40
|
50
|
40
|
50
|
50
|
70
|
50
|
70
|
|
|
額定運行短路分斷能力Ics (KA)
Rated service short circuit breaking capacity
|
10
|
15
|
20
|
30
|
20
|
30
|
30
|
40
|
30
|
40
|
|
|
額定剩余動作電流I△n(mA)
Rated residual action current
|
30、100、300、
|
30、100、300、
|
30、100、300、
|
100、300、500、
|
100、300、500、
|
||||||
|
不可調
Unadjustablc
|
不可調
Unadjustablc
|
不可調
Unadjustablc
|
不可調
Unadjustablc
|
不可調
Unadjustablc
|
|||||||
|
壽命次數(千次)
|
通電
Electrify
|
1500
|
1500
|
1000
|
1000
|
500
|
|||||
|
不通電
Unelectrify
|
8500
|
8500
|
7000
|
4000
|
2500
|
||||||
|
剩余電流脫扣方式
Mode of residual action current
|
電子式
Electronics type
|
電子式
Electronics type
|
電子式
Electronics type
|
電子式
Electronics type
|
電子式
Electronics type
|
||||||
|
安裝方式
Mode of install
|
垂直安裝
Vertical install
|
垂直安裝
Vertical install
|
垂直安裝Vertical install
|
垂直安裝
Vertical install
|
垂直安裝
Vertical install
|
||||||
|
飛弧距離(mm)
Distance of fiashover
|
50
|
50
|
50
|
50
|
50
|
||||||
HSL1系列剩余電流斷路器的規格型號:
HSL1-63/3300
HSL1-63/4300
HSL1-100/3300
HSL1-100/4300
HSL1-100H/3300
HSL1-100H/4300
HSL1-200/3300
HSL1-200/4300
HSL1-200H/3300
HSL1-200H/4300
HSL1-400/3300
HSL1-400/4300
HSL1-400H/3300
HSL1-400H/4300
HSL1-800/3300
HSL1-800/4300
HSL1-800H/3300
HSL1-800H/4300
HSL1系列剩余電流斷路器的使用條件:
HSL1系列剩余電流斷路器用于周圍空氣溫度不超過+40℃，且24h的平均溫度值不超過+35℃，周圍空氣溫度下限為-5℃。
注：對于使用在周圍空氣溫度高于+40℃或低于-5℃的工作條件，用戶應與制造廠協商。
·安裝地點的海拔高度不超過2000m。
·最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
·在空氣中無爆炸危險的介質且無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。
·無雨雪侵襲的地方。
·污染等級為3級。
·可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
·斷路器安裝的最大傾斜度為±22.5 °。
·安裝類別：斷路器主電路的安裝類別為Ⅲ,不接至主電路的輔助電路和控制電路安裝類別為Ⅱ。
·斷路器應按產品的使用說明書要求安裝和使用。
HSL1系列剩余電流斷路器的應用實例:
→小豐滿電站
→天安門香港回歸慶典照明工程
→四川成都亞洲國際展覽中心
→南京時代廣場
→GCS，MNS，CUBIC等新型開關柜
HSL1系列剩余電流斷路器的技術標準:
IEC60947.1 GB/T14048.1 總則
IEC60947.2 GB/T14048.2 斷路器
IEC60947.4 GB/T14048.4 接觸器和電機起動器
