1. 概述：
ABB S260系列小型斷路器 適用于交流50HZ或60HZ，額定絕緣電壓690V，額定工作電壓660V（690V）及以下，額定電流12.5A-1600A的電路中用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載、短路和欠電壓時起保護之用。額定殼架等級電流在400A及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中中斷以及在電動機過載、短路及欠電壓時起保護作用。斷路器符合IEC 60947-2、GB14018.2、GB14048.4等標準。

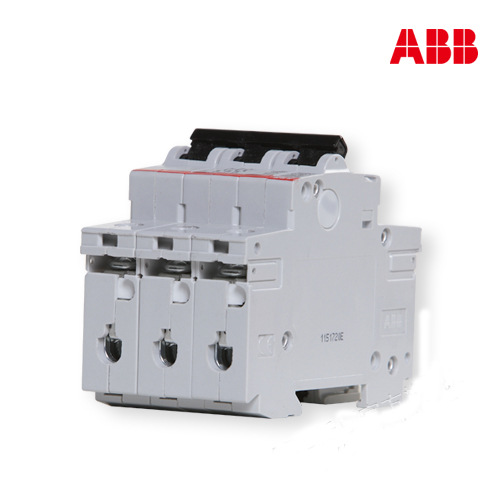

S260微型斷路器是abb公司新推出的產品,s260具備觸頭位置顯示功能，在其內部結構中，觸頭位置知識器cpi（contact position indicator）可直接反映觸頭的接觸情況，當 觸頭閉合及電路接觸時，cpi是顯示紅色；當觸頭分開及電路斷開時，cpi顯示綠色，即使在手柄被強行卡住時，cpi依然可以正確的應用范圍：S260系列微型斷路器是abb公司于2003年新推出的限流型產品。適用于住宅、商業及一般工業用途的終端配電線路的過電流、短路及漏電保護。
2. 特征：
S260微型斷路器可對終端配電線路的過載和短路提供保護，并具隔離功能。外殼采用熱固性材料此材料成形后沒有熔點，即使遇明火也只會逐步碳化而不會融化變形，因此它的絕緣性和耐熱性極高。
S260的上下端均可做進線端，并可連導線及匯流排，且分?jǐn)嗄芰Σ蛔儭？商峁┒喾N脫扣特性和寬范圍的電流等級，適合不同場合應用。
S260具有獨立式的金屬操作機構，無須外殼定位，使開關結構更加堅固穩定，并可避免因外殼破損或變形所造成的動作失靈。這使產品的穩定性和可靠性大大提高。
3. S260脫扣特性：
B特性：適用于為阻性負載或無沖擊電流的負載提供保護
C特性：適用于為阻性負載或較低沖擊電流的感性負載提供保護
D特性:：適用于對線路接通時有較高沖擊電流的負載進行保護
K特性：適用于為電動機系統或變壓器系統提供保護
