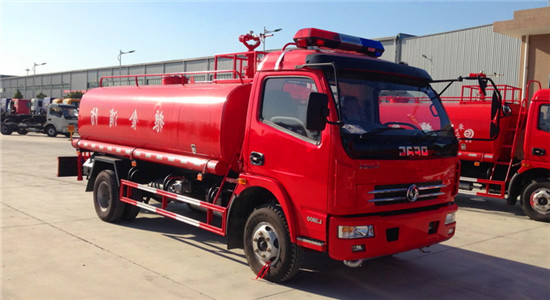

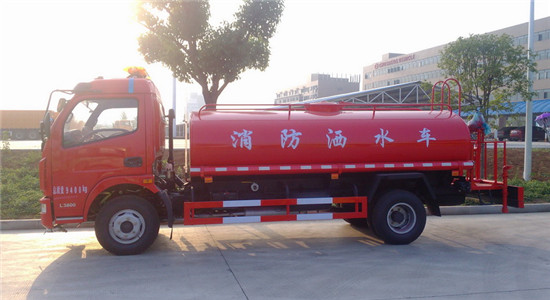

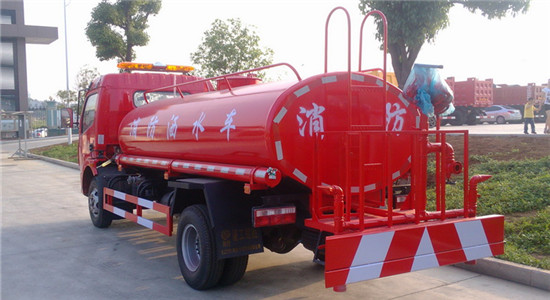

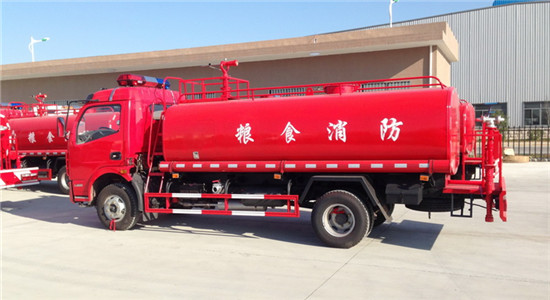

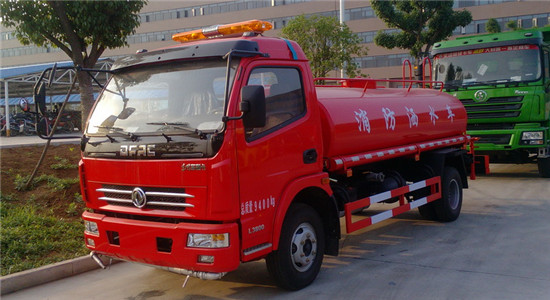

【整車技術參數】
|
|
產品商標
|
程力威牌
|
公告批次
|
289
|
|
產品名稱
|
灑水車
|
產品型號
|
CLW5080GSSD5
|
|
總質量(Kg)
|
8275
|
罐體容積(m3)
|
4.22
|
|
額定載質量(Kg)
|
4020
|
外形尺寸
|
6780,6800×2130×2500
|
|
整備質量(Kg)
|
4060
|
貨廂尺寸
|
××
|
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
|
駕駛室準乘人數(人)
|
3
|
鞍座最大載質量(Kg)
|
|
|
接近角/離去角(°)
|
20/13
|
前懸/后懸
|
1130/1850,1150/1850
|
|
軸荷(Kg)
|
3310/4965
|
最高車速(Km/h)
|
103
|
|
備注
|
1、運輸介質: 水,介質密度:1000千克/立方米,罐體有效容積:4.22立方米,罐體外形尺寸(長×長軸×短軸)為:4000×1550×1000;2、側防護及后下部防護裝置均采用Q235A材質,均采用焊接連接, 后部防護斷面尺寸:120×50,后部防護離地高度:470。3、ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司。4、文字噴圖位置和車輛顏色可變化。
|
|
【底盤技術參數】
|
|
底盤型號
|
EQ1080SJ8BDC
|
底盤名稱
|
載貨汽車底盤
|
|
商標名稱
|
東風牌
|
生產企業
|
東風汽車股份有限公司
|
|
軸數
|
2
|
輪胎數
|
6
|
|
軸距 (mm)
|
3800,3308,4100
|
|
輪胎規格
|
7.50R16
|
|
鋼板彈簧片數
|
8/10+7
|
前輪距
|
1740
|
|
燃料種類
|
柴油
|
后輪距
|
1610,1586
|
|
排放依據標準
|
GB17691-2005國Ⅴ,GB3847-2005
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
|
CY4SK251
YC4FA130-50
ISF3.8s5141
ZD30D15-5N
4DX23-140E5
YN38CRE1
|
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
北京福田康明斯發動機有限公司
東風輕型發動機有限公司
一汽解放汽車有限公司無錫柴油機廠
昆明云內動力股份有限公司
|
3856
2982
3760
2953
3857
3760
|
115
95
105
110
105
95
|
|
底盤
|
原廠底盤，全國聯保，不更換任何原廠配件，假一賠十！
|
|
罐體材質
|
罐體全部采用武鋼產國標碳鋼板制作，鋼板型號：碳鋼Q235/Q345、不銹鋼304可選，按照不同容積分為4mm板材、5mm板材、6mm板材制作。
罐體5年保修！
|
|
罐體工藝
|
1.罐體焊接全部采用CO2氣體保護自動焊接，整罐為直縫焊一次成型，前后封頭采用國家標準對接焊，機械折邊，一次性壓制成型，圓弧形對接焊，抗沖擊力和拉力強。焊接質量可靠，外型美觀。
2.由于灑水車罐身主體是薄板結構，所有單元件是冷沖壓成形，因此易造成回彈較大，邊緣應力過于集中，如工裝順序選擇不當，點固焊接后，在焊接內應力的作用下，薄板可能失穩，產生波浪變形，影響結構的外形及承載能力。為此，我們采用剛性因定胎具點固，采用合理的工裝順序、焊接順序，并注意點固焊縫尺寸。實踐證明，點固焊縫尺寸為50/200mm為佳。采用以上措施后，成形后的罐體變形較小，達到了設計要求。
3.罐體的截面形狀為橢圓形或方圓形，內部制造成多倉室結構，各個倉室用加強防波隔板隔開，具有防波防蕩作用。以減輕汽車行駛時罐體內水的沖擊和提高罐體的強度。隔板與罐體之間采用焊接剛性連接形式,防浪板包邊處理，雙面滿焊。隔板下端有通孔。
4.罐體的頂部開有出入孔。出入孔既可以作為工作人員進行罐內檢修的進出口，也可以作為加水孔用于向罐內加注水。出入孔蓋與出入孔通常用橡膠圈密封并采用螺栓聯結。以供維修保養進出罐體之用。
|
|
罐體焊接要求
|
1.先校正沖壓成形的單元件，然后按順序從一頭開始裝配點固；
2.工裝順序：上翼板→腹板→后罐堵→前罐堵→中間隔板→下翼板。點固焊縫尺寸為50/200mm，點固焊尾處要填滿弧坑，以防微裂；
3.點固后先把上翼板與腹板搭按角焊縫，完后再焊前、后罐堵的產焊縫，最后焊上翼板的對接縫；
4.為了控制變形，采取中分逆向焊接法，即：二人同樣操作，控制線能量一致；
5.焊按時要統一規范，統一焊接順序，統一焊速，這樣就有效地克服了局部變形過大的問題；
6.點固焊接完成后，整體出胎，出胎前要松開所有卡具，并把罐口點固好。
|
|
罐體焊接標準
|
1.外觀成形美觀、圓滑過渡；
2.縱向彎曲±3mm；軸線差±5mm；局部凹陷±5mm；不平度±2mm；
3.焊縫加工后高低差+1mm，整體誤差對角線1-3mm；
4.縱橫焊縫交叉不小于200mm；搭按焊縫為6*6；對接焊縫為6*2（加工后為0-1mm）；
5.不允許有夾渣打、咬邊、氣孔、裂紋及明顯缺陷；
6.致密性應良好，不允許有滲漏；
7.焊縫強度不低于母材。
|
|
罐體物理檢查
|
1.X光無損探傷，保證罐體無虛焊；
2.試氣、試壓、試水，保證罐體強度，測壓試驗一次合格率達95%以上；
3.同一部位焊接次數不得超過3次；
|
|
防腐防銹
|
1.罐體內部為厚度為120微米的環氧樹脂防腐（3遍工藝），不僅有防腐蝕作用，還具有防滲、堵漏等功效。
2.罐體外部噴涂鐵紅醇酸防銹漆，附著力好、防銹能力強、硬度大，有彈性，耐沖擊，耐硝基性強。
3.罐體外層還可加裝保溫層，用于熱水運輸。
|
|
水泵
|
所使用的灑水車水泵性能符合機械部標準《灑水車技術條件》QC/T29114-93中對泵規定的要求。沖水距離在20米以上，楊程30米以上，每分鐘1000轉，自吸高度6米。
非人為損壞，水泵1年循環包換。
|
|
其他配件
|
所有配件配件均選用國內知名品牌，閥門采用鋁球閥，不銹鋼球芯，持久耐用。
|
|
裝配工藝
|
流水線生產工藝，國內首家罐式車流水線裝配作業。
1.產品性能穩定、安全、可靠；
2.經過嚴格測試，針對異常有完善的處理機制，可有效保證產品的安全性及穩定性；
3.分布式管理方式，責任分工明確，生產規范化，自動化程度高。
|
|
油漆
|
油漆光潔度高、附著力強。該型車罐體及金屬附件進行了噴丸處理，噴涂高分子底漆和品質面漆，附著力強，耐腐性好，漆膜均勻，色彩光亮持久，能夠承受潮濕、多塵、鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題，不僅提高了產品的美觀程度，還有效防止銹蝕。
|
|
質檢
|
1.嚴格按ISO9001國際質量體系認證和“3C”認證要求，組織原材料、輔助材料及各類配套件的采購并進行嚴格驗收，對達不到產品質量要求的一律不允許使用。
2.整車17道檢驗工序，性能保障。
|
|
售后服務
|
1.定期回訪；
2.一年內免費維修，終身負責維修；
3.保修期滿后的售后服務只收配件的成本費，免收工時費和差旅費。
|
程力專用汽車股份有限公司專業生產各種環衛車：灑水車、吸污車、吸糞車、高壓清洗車、清洗吸污兩用車、化糞池污水處理車、挖掏式管道疏通車、壓縮式垃圾車、勾臂式垃圾車、擺臂式垃圾車、掛桶式垃圾車、掃路車、護欄清洗車，詳細車輛參數請致電13872881198咨詢，程力專汽竭誠為您服務！
