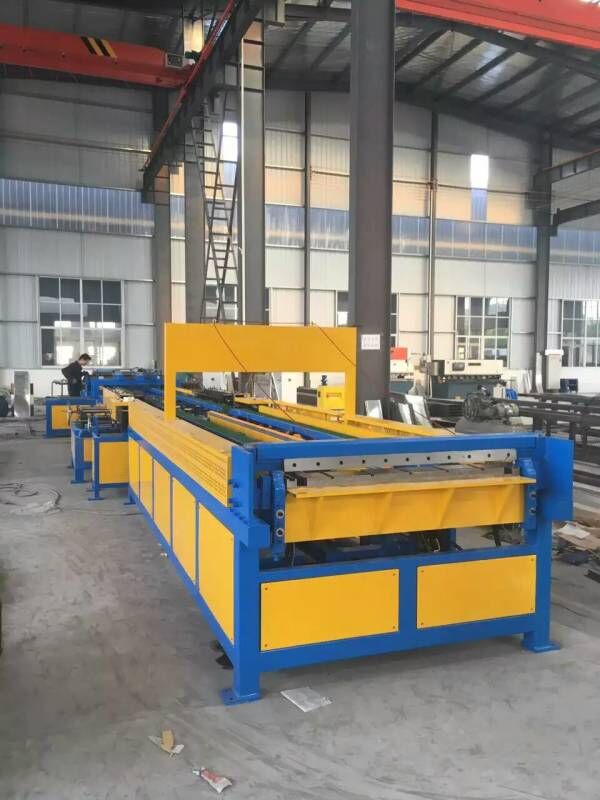

全自動風管生產線 風管生產2線3線4線5線

遲經理18955571793

http://chidaodi.jdzj.com

產品描述

產品特點：
●直線型結構、減少板料傳送時間，生產效率高；
●料架均采用獨立的變頻調速電機驅動；
●10輥校平壓筋機構，保證各種厚度板材的平整度；
●帶加工省料模式，每卷料只有一塊小于20MM的廢料；
●折方伺服送料，定位精確，尤其是在加工“口”字型管道時，優勢明顯；
●輸入采用觸摸和鍵盤雙模式，保證系統的穩定性；
●僅需要1人操作，2人取走管道；
●帶加工計數功能，便于統計和管理，具有日計數、累計計數；
●支持打印機打印功能，進行生產管理；
基本配置：
●同步撐緊電動上料架一臺（配4個料盤、料盤單個最大承重6噸）；
●托料架一個；
●主機一臺；
●機械手抓料定位傳送平臺一個；
●位移式高速聯合咬口機一臺；
●雙機聯動共板法蘭機一臺；
●雙機聯動角鋼法蘭機一臺；
●伺服送料平臺一個；
●液壓折方機一臺；
●電腦控制系統和生產軟件各一套；
功能：主要完成共板法蘭直管的加工，日加工能力1000平米以上。共板法蘭風管只要輸入尺寸、生產線自動完成開卷、校平、壓筋、沖角、剪切、聯合咬口、共板法蘭成型、折方成型QC11Y閘式剪板機、QC12K閘式數控剪板機、；WF67Y液壓板料數顯折彎機、WF67K扭軸同步變頻數控折彎機、電液伺服數控折彎機、2-WC67K雙機聯動數控折彎機；W11三輥對稱卷板機、W11Y液壓對稱卷板機、W11S上輥萬能三輥卷板機、ZDW12四輥卷板機；J23開式可傾沖床、J21系列開式固定臺沖床 、 J21S系列深喉口沖床、ZYP系列數控轉塔沖床；JH21氣動雙平衡壓力機、YTD系列四柱液壓機、C型油壓機、Q43鱷魚剪、Q35Y液壓聯合沖剪機、Q35機械聯合沖剪機、縱剪（分條）、校平機組系列生產線、通風設備類、數控切割機、縱剪圓盤刀片、剪板機刀片、各種機用刀片刀具、折彎機模具、數控轉塔沖模、各種沖壓模具（另承接非標刀具、模具設計制作）及開卷校平線等，設計合理、技術成熟、結構先進、操作方便、使用穩定，是多層次用戶的最佳選擇。本公司一貫倡導“科技領先、去粗取精、集優創新、品質第一”的企業拓展精神，產品采用三維CAD設計和CAPP輔助工藝設 并通過ISO9001：2000質量管理體系論證。售后服務有專人負責，并定期跟蹤反饋客戶設備使用情況。售后服務保證：接到客戶電話后1小時內做出回應，6-12小時內趕到現場。我公司將竭誠為您服務，期待您的來電13865607225

產品描述

產品信息商品名稱：風管生產線5線商品尺寸：12000×3500×1300mm商品品牌：安和商品型號：AML-5商品顏色：白加藍性能特點：風管生產AML-III線，由上料架，校平壓筋機，沖方口，沖尖口，剪板機，折彎機、電腦系統等組成。其生產線，有全電腦控制，最大工作速度為12M每分鐘，長度誤差±0.5MM/M，對角線誤差±0.8MM/M，上料架可根據客戶要求選擇。基本配置：電動送料機架一臺（料盤4個）壓筋調平裝置一套液壓剪角機四套連模具液壓剪板機（三線液壓折彎）電腦及控制器及生產軟件一套根據風管的加工工藝來看，風管生產線可以定義為，風管成型的整個工藝流程由一臺（或多臺）機器完成。說的通俗一點就是從卷料下料，到風管成型的整個過程由機器加工設備不間斷，獨立完成。中間過程不需要任何人的參與和操作。一條完整的風管生產線應該實現以下功能。1.卷料選料，下料功能；可以選擇2-6種不同厚度或者材質的卷料。2.壓緊、校平功能；該功能是對卷料加工前的調整過程，防止產生廢料。3.打孔、倒角、切槽功能；該功能可以完成風管安裝孔的制作，避免后期打孔帶來的不便。4.切斷功能；該功能將板料從卷料脫離，進行下一步加工。5.傳輸功能；方便卷料自動進行下一工序的加工。6.咬口：該功能實現對板料的壓邊操作，制作聯合角。7.共板法蘭成型；該功能是制作雙面共板法蘭的關鍵步驟。8.折彎成型；最后一道工序完成，共板法蘭矩形風管已經成型了。
