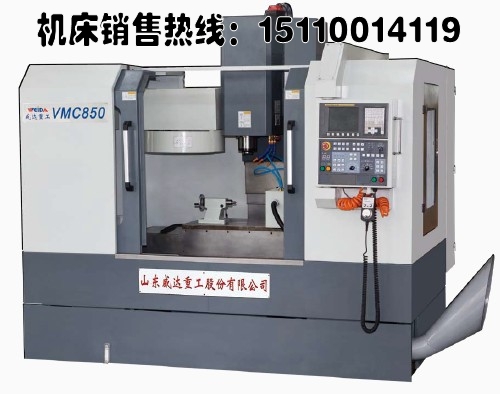

山東威達 立式加工中心VMC850 山東威達加工中心 數控銑床 加

主要技術參數

Specifications

Units

VMC850

VM850

工作臺行程X、Y、Z

Table travel (X,Y,Z)

mm

800×500×500

800×500×500

工作臺尺寸

Table size

mm

800×510

800×510

工作臺T型槽個數/寬度/間距

Number/Width/Distance of T-slot

mm

5-18-100

5-18-100

工作臺最大承重

Max. load of table

kg

500

500

主軸端面至工作臺距離

Distance from spindle nose to table surface

mm

150-650

150-650

主軸中心至立柱導軌面距離

Distance from spindle axis to column guideway

mm

560

560

快速移動速度X、Y、Z

Rapid feed speed

m/min

18/16/16

18/16/16

進給移動速度X、Y、Z

Feed speed

mm/min

2-4000

2-4000

主軸錐度

Taper of spindle

BT40

BT40

主軸轉速范圍

Spindle speed range

rpm

40-6000

40-6000

主軸電機功率

Spindle motor power

kW

交流伺服（AC servo）7.5

交流伺服（AC servo）7.5

刀庫容量

Tool magazine capability

qty

16

最大刀具重量

Max. weight of tool

kg

8

最大刀具尺寸

Max. dimension of tool

mm

Φ130×250

定位精度

Positioning accuracy

mm

±0.015

±0.02

重復定位精度

Repeat positioning accuracy

mm

±0.0075

±0.01

換刀時間

Min. time of tool change

sec

3

外形尺寸

Overall dimension

mm

2450×2200×2300

2450×2200×2300

整機重量

Machine weight

kg

4750

4650
