裂縫修補處理，樓板裂縫加固，梁裂縫補修加固。混凝土是一種由砂石骨料、水泥、水及其他外加材料混合而成的非均質(zhì)脆性材料。由于由于混凝土施工、本身變形和約束等一系列問題，使混凝土裂縫成了土木、水利、橋梁、隧道等工程中最常見的工程病害。硬化成型的混凝土中存在著眾多的微孔隙、氣穴和微裂縫，正是由于這些初混凝土建筑和構(gòu)件通常都是帶縫工作的，由于裂縫的存在和發(fā)展通常會使內(nèi)部的鋼筋等材料產(chǎn)生腐蝕，降低鋼筋混凝土材料的承載能力、耐久性及抗?jié)B能力，影響建筑物的外觀、使用壽命，嚴(yán)重的將威脅到人民的生命、財產(chǎn)。

  水工混凝土工程的常見缺陷修補
     國內(nèi)外修補裂縫的方法很多，歸納起來主要有以下三大類
  （1）開槽法修補裂縫
     該法適合于修補較寬裂縫大于0.5mm，采用環(huán)氧樹脂：10，聚硫橡膠：3，水泥：12.5，砂：28。首先用人工將曬干篩后的砂、水泥按比例配好攪拌均勻后，將環(huán)氧樹脂聚硫橡膠也按配比拌勻。然后摻入已拌好的砂、水泥當(dāng)中，再用人工繼續(xù)攪拌。最后用少量的丙,酮將已拌好的砂漿稀釋到適中稠度（約0.4斤丙,酮就可以了）。及時將已拌好的改性環(huán)氧樹脂砂漿用橡膠桶裝到已鑿好洗凈吹干后的混凝土鑿槽內(nèi)進(jìn)行嵌入。從砂漿開始拌和到嵌入混凝土縫內(nèi)，一組砂漿的整個施工過程需要30分鐘左右完成。嵌入后的砂漿養(yǎng)護即砂漿嵌入縫槽內(nèi)處理好后兩小時以內(nèi)及時用毛氈、麻袋將聚硫橡膠改性環(huán)氧樹脂砂漿進(jìn)行覆蓋，待完全初凝后，開始用水養(yǎng)護。
   （2）低壓注漿法修補裂縫

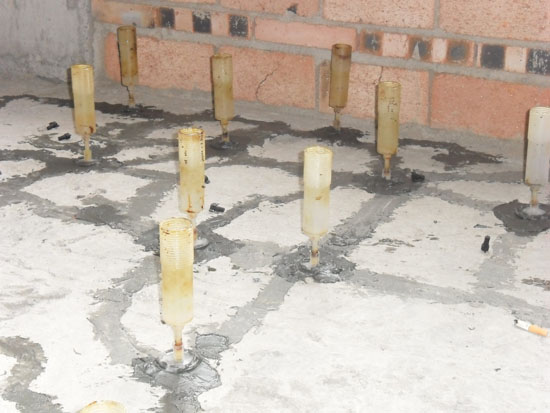

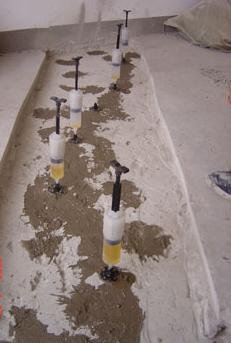

    低壓注漿法適用于裂縫寬度為0.2mm-0.3mm的混凝土裂縫修補。修補工序如下：裂縫清理—試漏—配制注漿液—壓力注漿—二次注漿—清理表面。當(dāng)裂縫數(shù)量較多時，先要在裂縫位置上貼醫(yī)用白膠布，再用窄毛刷沾漿沿裂縫來回涂刷封縫，使裂縫封閉，大約10分鐘后，揭去膠布條，露出小縫，粘貼注漿嘴用鍵包嚴(yán)。固化后周邊可能有裂口，必須反復(fù)用漿補上，以避免注漿漏漿。注漿操作一般在粘嘴的第二天進(jìn)行，若氣溫高的話，半天就可注漿。操作時先用補縫器吸取注漿液，插入注漿嘴，用手推動補縫器活塞，使?jié){液通過注漿嘴壓入裂縫，當(dāng)相鄰的嘴中流出漿液時，就可拔出補縫器，堵上鋁鉚釘。一般由上往下注漿，水平縫一般從一端到另一端逐個注漿。為了保證漿液充滿，在注漿后約半小時可以對每個注漿嘴再次補漿。
 （3）表面覆蓋法修補裂縫

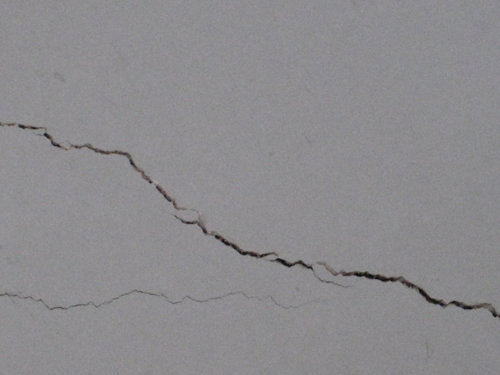

   這是一種在微細(xì)裂縫（一般寬度小于0.2mm）的表面上涂膜，以達(dá)到修補混凝土微細(xì)裂縫的目的。分涂覆裂縫部分及全部涂覆兩種方法，這種方法的缺點是修補工作無法深入到裂縫內(nèi)部，對延伸裂縫難以追蹤其變化。
  表面覆蓋法所用材料視修補目的及建筑物所處環(huán)境不同而異，通常采用彈性涂膜防水材料，聚合物水泥膏、聚合物薄膜（粘貼）等。施工時，首先用鋼絲刷子將混凝土表面打毛，清除表面附著物，用水沖洗干凈后充分干燥，然后用樹脂充填混凝土表面的氣孔，再用修補材料涂覆表面。

    北洪建筑加固工程有限公司：是位于石家莊的一家專業(yè)化的建筑工程加固，具有建設(shè)部審批，石家莊市建設(shè)廳頒發(fā)的特種專業(yè)工程專業(yè)承包資質(zhì)。公司擁有高端施工機具，資身的設(shè)計和技術(shù)人員.具備專業(yè)的施工隊伍和豐厚的施工業(yè)績.專業(yè)從事建筑結(jié)構(gòu)加固改造工程。主要內(nèi)容：粘鋼加固、包鋼加固、結(jié)構(gòu)改造，粘碳纖維加固、植筋加固、碳纖維加固、砼體切割、鋼筋生根、鋼筋錨固、植筋、化學(xué)錨栓、等業(yè)務(wù)。歡迎來電咨詢：4006603168 15833902705   聯(lián)系人：劉工
