（1）首先確定立柱的間距，以橋梁、通道、活動護欄口、立交、平交為控制點進行測距。立柱的間距分為2m和4m兩種，2m間距的為加強立柱，4m間距的為普通立柱，而實際施工中經常出現異形間距，所安裝的護欄板稱異形板，異形板由于間距不定，所以制造難度大，又影響工程，因此在確定立柱間距時盡可能減少異形間距。如兩座橋之間，要先測量兩橋間距，看能否不出現異形間距，如果出現異形間距，要確定把異形間距出現在哪一端，或中間，然后記錄下樁號及間距尺寸，以便專門制作異型護欄板；如果立柱間距可能有不大于25cm的間距零頭數，可通過分配法將其調整至多根立柱。還有一個值得注意的問題是在立交橋匝道上放線定位，立柱間距實際尺寸要做到內收外放，但收和放的尺寸不要超過5mm，因為板是直的，而間距在路緣石上是曲線，間距尺寸放和收之后，護欄板在安裝時變得容易，而且線形美觀平順。

（2）立柱縱向位置的確定：先在路緣石上用紅鉛筆根據立柱間距劃出橫線，再用線繩和釘子順路方向上放出一條線，反復調整線形，然后用紅鉛筆在這條線上劃出與橫線垂直的縱線，形成十字線，在打入立柱時，嚴格按立柱距十字線中心距離打入，這樣就保證了立柱在縱向上的順直度。

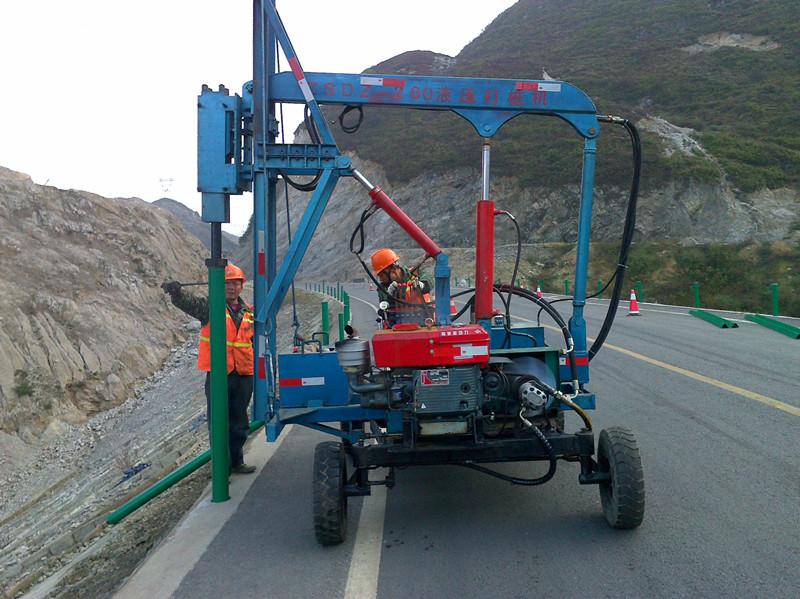

（3）柱的高度控制：立柱的頂面是否平順，決定了護欄板頂面的平順，立柱高度是影響防撞護欄線形的最大因素。在最初的防撞護欄施工中，我們都是假設路緣石絕對按設計標高，按照施工圖紙，立柱頂面標高高出路緣石70cm，打入第一根立柱時，當打入到立柱頂面至路緣石頂面70cm時，在打樁機導桿上記錄下樁錘的位置，以后每打一根立柱，當樁錘下落到記下的位置時就說明立柱已經打到位了。這樣路緣石頂面的不平順就反映到立柱頂面，最終使得護欄板整體不平順，由于立柱的高低校起來費工費時，難度又大，我們又采用了下面控制立柱頂面高度的方法，先以路面設計標高算出路緣石頂面設計標高，再根據立柱頂面應高出路緣石頂面70cm算出立柱頂面標高，然后打入立柱時，對每根立柱進行測量。但這樣雖然保證了立柱頂面平順，但由于路面實際標高與設計標高之間存在誤差，而且誤差較大，所以會出現一行立柱距路緣石頂面高度不一致的現象，我們在鄭州至新鄭高速公路上施工時有這樣放線的路段，有的立柱頂面距緣石頂面大于70cm，有的小于70cm，同樣影響美觀，而且這種方法比較繁瑣。在后來的施工中，我們找到了一種既簡單又能保證護欄板線形的方法：首先用水準儀對每一個立柱位置的十字線進行水準測量（不需水準點，只測相對標高），根據這些數據計算出坡度，具體算法如下：假設架一次水準儀測n個樁位，用第n個數減去第一個數，所得值除以（n-1），得出一個值a。第一個位置立柱高70cm，第二個位置立柱高應為第一個數減去第二個數，再減去a，再加上70cm即為要得到的立柱高，第3、4…n個位置立柱高依次類推，在每一個將要打入的立柱上用紅鉛筆劃出打入深度。這樣既保證了立柱頂面高度的平順，又能使立柱頂距路緣石頂高度誤差很小。這套施工放線的方法在許漯高速公路、國道107新鄉至鄭州封閉工程施工中使用后，效果明顯，線形通順美觀，都獲得了優良工程。

W板防撞護欄    產品簡介：(1) 護欄板     A、護欄板(二波)每片理重：49.16kg，     4320 * 310 * 85 * 3.0     板長 板寬 波高 板厚     孔形：連接螺孔：18 * 50     拼接螺孔：22 * 40(直孔)、20 * 30     22 * 30(直孔)、24 * 20
     B、護欄板(三波)、每片理重：102kg，     4320 * 506 * 85 * 4.0     護欄板代號：普板 DB01，     加強板 DB02，     (2)立柱：     A、 114 * 4.5 * L     直徑 壁厚 長度     B、 140 * 4.5 * L     立柱代號：G-Z， 孔距：L， 孔徑:     (3)防阻塊：178 * 200 * 3.0 (A型代號：F-1)     200 * 200 * 3.0 (B型代號：F-2)注：目前采用的是A型防阻塊，與鋼管立柱配合使用。每只重2.7-3.0㎏，與九孔板配套。(以上為二波板專用防阻塊)     （4） 柱帽： 114每只重0.5㎏左右     140每只重0.6㎏左右     （5）托架： 300 * 70 * 4.5 (代號：T-1(2))     注：與十孔板配套，每只重0.8㎏左右。     (6) 端頭： 一般分路側(R160)，及中央帶(R250)兩種型號，還有其他型號的特殊端頭，根據客戶的要求可隨時安排制做。     (7) 橫梁墊片(方墊片)：用于托架(防阻塊)與護欄板、連接螺孔位墊襯之用。     (8) 螺栓：     常規種類為：M16*170 (150)立柱與防阻塊、托架連接；     M16*42 (40) 防阻塊、托架與板連接；     M16*35 (32.5)板與板連接；
