常用規格：

雙波波形護欄板：4320*310*85*3或者4mm；

三波波形護欄板：4320*506*85*4mm；

表面處理：熱鍍鋅、冷鍍鋅噴塑；

雙波立柱：114*4.5*高度；140*4.5高度；

三波立柱：130*130*6*高度；140*4.5*高度；

一般立柱間距分為2米加強型和4米普通型；

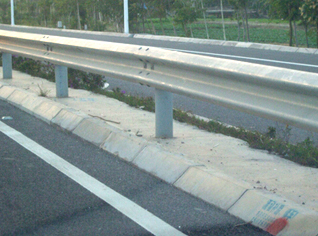

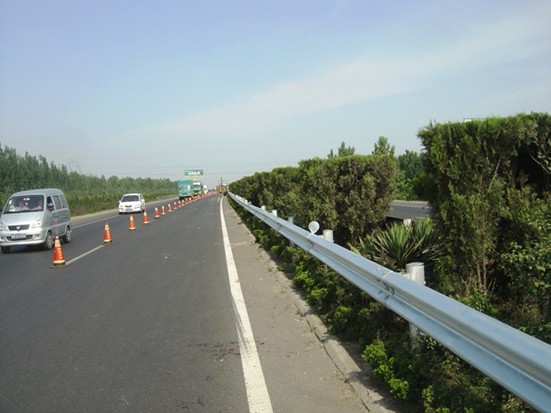

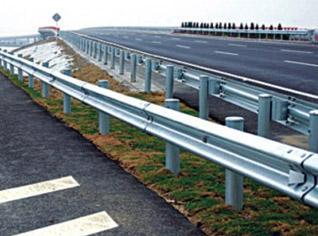

 公路波形梁護欄

3.1 布設原則

3.1.1 護欄的設置應滿足以下功能要求：

1) 防止失控車輛在路側比較危險的路段沖出路基，不致發生二次事故；

2) 吸收能量，減輕事故車輛及人員的損傷程度；

3) 誘導視線，美化道路；

3.1.2 根據以上要求，并結合本路實際情況，本路護欄按照高速公路標準結合城市快

速路的原則進行布設：

本項目全線路側護欄設置考慮以下幾種情況：

1) 主路側分帶內設置A 級波形梁護欄，柱距4m，埋設于土中，護欄代號Gr-A-4E

邊。

2) 橋梁外側：設置SA級F型混凝土護欄，由主體工程設計。

3) 通道、涵洞等暗結構覆土高度<1.4m：設置A 級波形梁護欄，柱距2m，埋設于

獨立設置的混凝土基礎中，護欄代號Gr-A-2C。

4) 路肩擋土墻路段：設置SA級F型混凝土護欄，由主體工程設計。

5) 兩混凝土護欄之間長度小于70m路段：設置SA級F型護欄，護欄現澆，護欄代

號為：RrF-SA-E1。

中央分隔帶護欄：

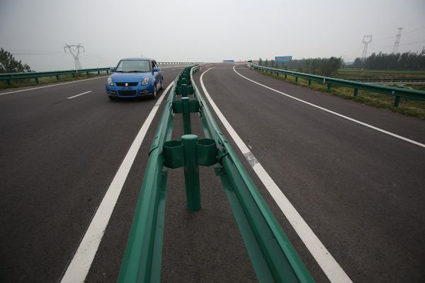

1) 主線中央分隔帶： 設置 A 級波形梁護欄，柱距2m，埋設于土中，護欄代號

Gr-Am-2E。

2) 中央分隔帶開口設置防撞型活動護欄，其防撞等級為A級，其上加裝防眩板。

3) 橋梁內側：所有橋梁均設置SA級F型混凝土護欄，由主體工程設計。

4) 匝道中央分隔帶：設置F 型預制混凝土護欄，埋設于土中，護欄代號為：

RpF-Am-E1。

護欄特殊處理：

1) 波形梁護欄與混凝土護欄采用采用搭接的方式過渡。

3.2 結構形式

1) A 級路側波形梁護欄由二波波形梁板(310mm*85mm*4mm) 、立柱(Ф

140mm*4.5mm)和防阻塊(196mm*178mm*200mm*4.5mm)等組成。

3.3 技術要求

1) 波形梁板/三波形梁板、立柱、端頭、防阻塊、托架、三波形梁墊板、過渡板等所

用基底金屬材質為碳素結構鋼，其力學性能及化學成分指標應不低于《碳素結構鋼》

(GB/T700)規定的Q235 牌號鋼的要求。

2) 連接螺栓、螺母、墊圈等所用基底金屬材料為碳素結構鋼，用于波形梁鋼護欄時，

其力學性能的主要考核指標為抗拉強度不小于375Mpa；用于三波形梁鋼護欄時，其機械

性能等級應為《緊固件機械性能螺栓、螺釘和螺柱》(GB/T 3098.1)規定的4.6 級，其抗

拉強度不小于400Mpa，屈服強度不小于240Mpa。

3) 高強度拼接螺栓連接副應選用優質碳素結構鋼或合金結構鋼制造，其化學成分及

力學性能應符合《低合金高強度結構鋼》(GB/T 1591)的規定；公稱直徑16mm，8.8 級

抗拉荷載步小于133kN。

4) 所有鋼構件均應進行熱浸鍍鋁處理，螺栓、螺母、墊圈等連接件的鍍鋁量為

110g/m2 ，其余為120g/m2，熱浸鍍鋁所用的鋁應為GB/T 1196 規定的特一級、特二級、
