消防氣體頂壓供水設備

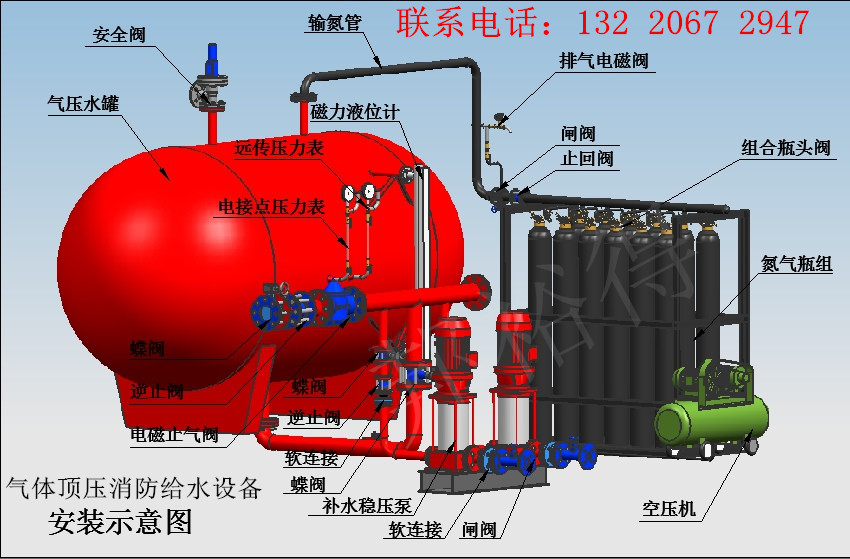

建筑消防供水常采用氣壓罐來代替高位水箱，滿足10min消防初期用水量，但往往選用普通氣壓罐要占據較大空間。消防氣體頂壓給水設備是以GB/T50016《建筑設計防火規范》以GB27898.4《固定消防給水設備第4部分：消防氣體頂壓給水設備》為標準生產的新型固定滅火裝置。該裝置由氣壓水罐、穩壓裝置、減壓裝置、止氣裝置、傳感器、電控系統等組成，其罐體容積是普通氣壓罐的3~5倍，供水壓力平穩，是較理想的大

型應急消防給水設備,設備帶有自動運行日志記錄和導出功能，方便事故原因定責和分析。工作原理

    當氣壓水罐水位低于P3時穩壓泵啟動工作，將水送給消防管網，多余的水進入氣壓罐，當液位達到設定值P4時，穩壓水泵停止工作，此時系統壓力并未達到設定壓力值，空壓機開始運行；當壓力升至穩壓壓力上限SP2時，穩壓空壓機便停止運行。由于系統泄漏等原因造成管網壓力下降，當管網壓力下降至穩壓壓力下限SP1時，則空氣壓縮機啟動工作；若氣壓水罐中液位低于P3時，則重復啟動穩壓補水泵運行，如此周而復始。當發生火情時消防裝置投運，氣瓶組開啟。當穩壓裝置無法維持管網壓力，當壓力降至SP3時或消防信號輸入，氣體頂壓裝置自動進入消防工作狀態，將氣壓罐里的水頂入消防管網，并向管網提供10min的消防用水。當液位下降到設定值P1時，止氣裝置關閉，防止氣壓罐中的氣體進入消防管網。設備消防結束。

操作裝置

設備有緊急啟動裝置和緊急停止裝置（操作按鈕，并帶安全防護罩）。

設備有機械應急啟動消防機構 （無電啟動裝置）

設備有手動操作每個部件的按鈕（穩壓泵、補氣泵、止氣閥、高壓排氣閥）

UPS電源

設備內置3KV UPS 在線電源，能確保主電路無電的情況下為本系統控制和記錄回路供電6小時。UPS選用免維護電池組

消防信號啟動類型

具備下述條件之一時，設備自動啟動并進入消防供水狀態：

當設備出水口壓力持續 10 s 低于設定的消防啟動壓力SP5時；

b)  當設備同時接收到消防水流異常報警信號和消防壓力異常報警信號時；

c)  當設備接收消防水異常流報警信號或消防壓力異常報警信號之一，且同時接收外部消防自動報警信號時。

記錄裝置完全符合GB27898-2011標準5.4.6要求。

設備操作程序

外部硬件手動控制: 可以通過控制柜上機械操作按鈕分別對兩臺穩壓泵、補氣泵進行獨立手動控制，手動控制時如有消防信號到達，該系統也能自動進入消防狀態運行。手動控制按鈕在柜門上，請按照按鈕標志牌進行手動操作。

記錄顯示儀中手動控制：在記錄儀主界面中、點擊手動控制，并進入手動操作頁面，可以對“穩壓泵、補氣泵、超壓電磁閥、止氣閥、氮氣閥門”進行手動測試和強制啟動，當接到消防信號后自動進入消防狀態，手動功能自動失效。

緊急啟動: 在消防柜上按下“S1消防啟動”按鈕時，氣瓶組氮氣閥門自動打開，并進入消防供水狀態。

停止消防：按下“消防停止”按鈕時氮氣輸送閥門關閉，消防信號解除。

注意： 緊急啟動和停止消防按鈕是脈沖觸發型，不需要長期按下。

緊急停止所有設備: 在任何情況下，按下柜門上的“急停按鈕”設備自動停止，拔出急停按鈕時急停狀態解除。

消防信號優先：在任何情況下，即使在手動狀態，只要設備接收到來自遠端的消防信號后會自動切換到自動模式，并自動進入消防供水狀態，氮氣閥自動打開。

巡檢功能: 可以在設備監視屏中設置消防提示功能，正常情況下設備會自動啟動巡檢提示功能，默認設置時間為360小時，該時間可在1-900小時內任意設定，默認設置為360小時（15天）。

立刻測試巡檢：當將巡檢時間設置成11時，系統將每隔兩分鐘進行一次巡檢提示。

巡檢的處理：當巡檢狀態到達時，系統會以水紅色字體和顏色提示，并引導用戶進行巡檢，巡檢時請按照引導顏色進行操作，并填寫巡檢記錄表格，氮氣閥巡檢時需要輸入安全密碼。

氮氣閥巡檢注意事項：必須將安全保險鎖定后再進行氮氣閥巡檢測試。

巡檢記錄功能： 系統會自動并永久的記錄巡檢提示的次數、未巡檢的次數、已經巡檢的次數，和最近一次巡檢成功的時間。數據可以用U盤導出。

其它時間記錄： 系統會自動記錄 穩壓泵、補氣泵、氮氣閥、止氣閥、高壓排氣閥 最后一次啟動的時間 和 總開啟時間。
