Examine 3D 三維地下開挖邊界元分析軟件

Examine3D 是一款分析地下巖石開挖的工程軟件。基于邊界元法。主要開發目的是用來進行三維應力應變分析，盡管他的數據可視化工具被廣泛的用來進行三維礦山和土木工程數據處理，比如被用來實現微震數據的可視化，像微震速度、源參數以及事件密度（seismic velocity, source parameters, and event density）。

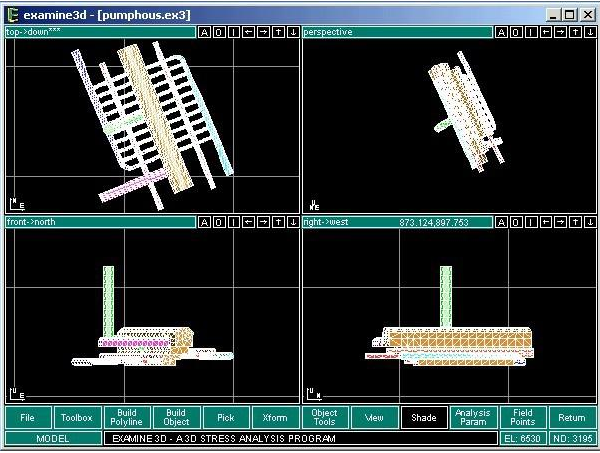

Examine3D包含三個程序模塊：地下開挖區域的幾何生成和邊界單元離散；計算執行模塊進行應力和位移計算；采用直接邊界元方法、計算結果解譯，具有三維動畫輸出功能，可視化分析結果。三個模塊前處理、計算、結果分析完全采用交互式和菜單驅動界面。功能強大，但操作使用非常方便，易學易用。

軟件特點

Ø 包含三個模塊：地下開挖區域的幾何生成和邊界單元離散，應力和位移的計算，采用直接邊界元方法計算；
Ø 利用起膜、擠壓、貼面幾何建模；
Ø 幾何尺寸的確認和自動網格生成/重生成技術；
Ø 常數、線性和二次方程的邊界元；
Ø 恒定或重力的遠端應力場；
Ø 斷面、體內網格點、開挖面及使用者指定點處的應力/變形計算；

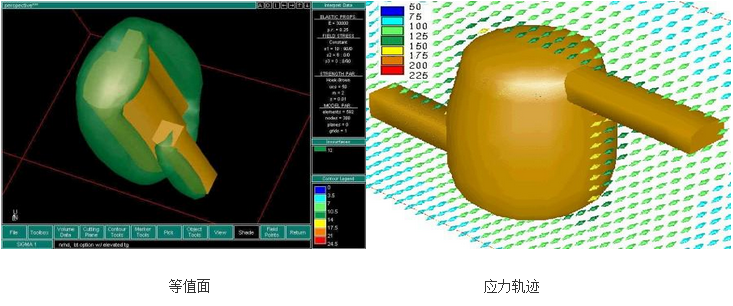

Ø 等值面、應力路徑以及應力流；
Ø 應力、位移及強度圖形表示；
Ø 先進的透視能力：Gouraud/Phong陰影、材質貼圖、流暢動畫、透明度等；

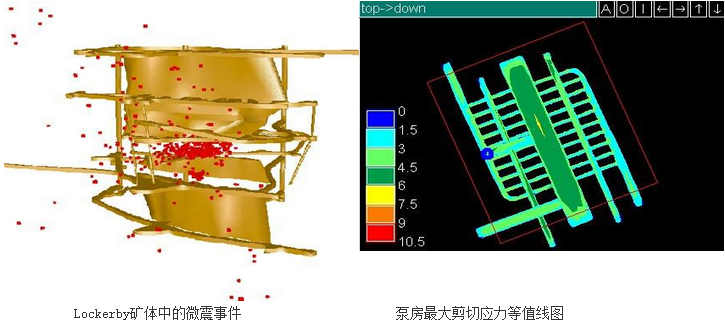

Ø 地震、普通數據的顯示以及三維動畫輸出功能，可視化分析結果。

應用領域

Examine3D是一款三維邊界元分析軟件，它用于巖石地下和地表開挖的設計和分析，計算開挖周圍應力和位移。不同于有限元和有限差分，邊界元僅需在開挖邊界生成網格，而不需整體生成網格。它為工程人員提供方便的參數分析工具，各向同性和橫觀各向同性材料及線性和非線性節理。
