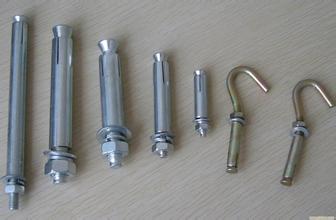

常用膨脹螺絲的變位曲線，約可分為5鐘。 1、化學錨栓，SB高拉力膨脹螺絲 2、NC型錘釘式.H型.DR型 3、SH型套管式SHF型 4、尼龍?zhí)?nbsp; 5、木塞 五、安全率之采用 一般安全采用方向有二： （一）極限強度法：此法乃是將膨脹打入混凝土內拉出，以其破壞點為基準，再以4-5倍之安全率為可用強度。此法于國外之采用已有數十年之歷史。 （二）比例強度法：此法測試方法用（一），但重點為求出變形點（即為比例荷重），以此為采用基準，再考慮以安全率2倍為可用強度，因其可為路德線觀知“應力一應變”情形，故較為精確及便捷，但因其欲求出變點（比例荷重），較極限強度法復難，且須使用而較精準之儀器，故一般為研究上采用，此法亦符合ASTME488-88規定。 極限強度安全法之安全率，以目前國內大都采用4倍為主（依建筑技術規則之規定，吊裝件重量四倍強度）但因考慮地震等因素，對于較重要之工程或建物，需顧及其安全性、生命性等因素時，應考慮5倍以上。而動荷重因其加力于物體上之動力條件使材料產生棒內阻力(resiting force of bar)最大為逐漸返加外力之兩倍，故動荷重之安全率考慮為8倍以上，若已考慮突發加力或震動力時，當可按一般之安全率考慮使用4-5倍，上述棒內應力系限定于比例限度之內。事實上，安全率之考慮，應由設計者或工程師依據設計實際需要加以研判考慮。 比例強度法之安全率較為單純，因其已求出比例荷重，故一般以比例荷重之40%-60%為安全率，本公司建議采用之一般長期荷重為比例強度之50%。 膨脹螺栓的使用原理 膨脹螺絲之固定乃是利用挈形斜度來促使膨脹產生摩擦握裹力，達到固定效果。螺釘一頭是螺紋，另一頭有椎度。外面包一鐵皮，鐵皮圓筒一半有若干切口，把它們一起塞進墻上打好的洞里，然后鎖螺母，螺母把螺釘往外拉，將椎度拉入鐵皮圓筒，鐵皮圓筒被漲開，于是緊緊固定在墻上，一般用于防護欄、雨蓬、空調等在水泥、磚等材料上的緊固。但它的固定并不十分可靠，如果載荷有較大震動，可能發生松脫，因此不推薦用于安裝吊扇等。 膨脹螺絲施工注意點： 1、打孔深度：相關資料介紹的是膨脹管的長度，但我在具體施工中發現這個深度不夠，可能給孔內雜物殘留量有關，所以最好是比膨脹管的長度深5毫米左右。另：一般M6的碰撞螺栓，打孔直徑為Φ10。 2 、膨脹螺栓對地面的要求當然是越硬越好，這也要看需要固定的物件受力情況。安裝在混泥土中(C13-15)的受力強度是在磚體中的五倍。 3 、正確安裝在混泥土中的一顆M6/8/10/12的膨脹螺栓，它在理想狀態下的最大靜止受力分別是120/170/320/510公斤。（注意，振動會使螺栓松動）膨脹螺栓是使風管支、吊、托架固定在墻上、樓板上、柱上所用的一種特殊螺紋連接件。由沉頭螺栓、脹管、平墊圈、彈簧墊和六角螺母組成。使用時，須先用沖擊電鉆（錘）在固定體打上相應尺寸的孔，再把螺栓、脹管裝入孔中，旋緊螺母即可使螺栓、脹管、安裝件與固定體之間脹緊成為一體。

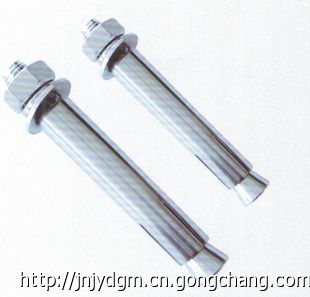

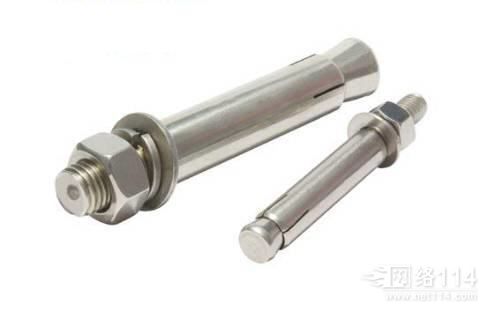

膨脹螺栓的原理是把膨脹螺栓打到地面或墻面上的孔中后，用扳手?jǐn)Q緊膨脹螺栓上的螺母，螺栓往外走,而外面的金屬套卻不動,于是,螺栓底下的大頭就把金屬套漲開,使其漲滿整個孔,此時,膨脹螺栓就抽不出來了。 膨脹螺絲的固定是利用挈形斜度來促使膨脹產生摩擦握裹力,達到固定效果.螺釘一頭是螺紋，一頭有椎度。外面包一鐵皮，鐵皮圓筒一半有若干切口，把它們一起噻進墻上打好的洞里，然后鎖螺母，羅母把螺釘往外拉，將椎度拉入鐵皮圓筒，鐵皮圓筒被漲開，于是緊緊固定在墻上，一般用于防護欄、雨蓬、空調等在水泥、磚等才料上的緊固。但它的固定并不十分可靠，如果載荷有較大震動，可能發生松脫，因此不推薦用于安裝吊扇等。膨脹螺釘現在有不銹鋼膨脹螺釘和塑料膨脹螺釘之分，具體用途不一樣。 二、膨脹螺絲之埋入深度 一般膨脹螺絲之埋入深度以其固定用螺栓徑之4倍為計算基準，當然埋入越深其所能承受之拉力、剪力也越大，但因廠家設計時需要考慮因素含材質及錨定等問題。 三、膨脹螺絲使用之參考依據 （一）混凝土之強度 （二）固定螺絲之強度（依材質計算之） （三）膨脹螺絲之強度（廠家設計） 四、膨脹螺絲的強度 膨脹螺絲的強度測試，以往均以油壓器加壓，在拉出膨脹螺絲的最大力量為其抗拉強度，這種測試方法的缺點就是未能測知螺絲離開水泥的變位情況，也就是說，我們無法知道膨脹本身材料的彈性應力是在幾牛頓之內，因此新型的測試儀器，是把拉力與變位以坐標圖畫出，Y軸為拉力，X軸為變位（如圖）當拉力上升時，變位隨之增大，直到水泥破裂或膨脹螺絲，拔出或拉斷。此一曲線的最高點，即為極限抗拉力，另外當拉力上升到某一點，如去除拉力后，變位仍能回到原處者，這一點正是膨脹螺絲本身材料的降伏點，也正是我們設計上所要的比例荷重。
