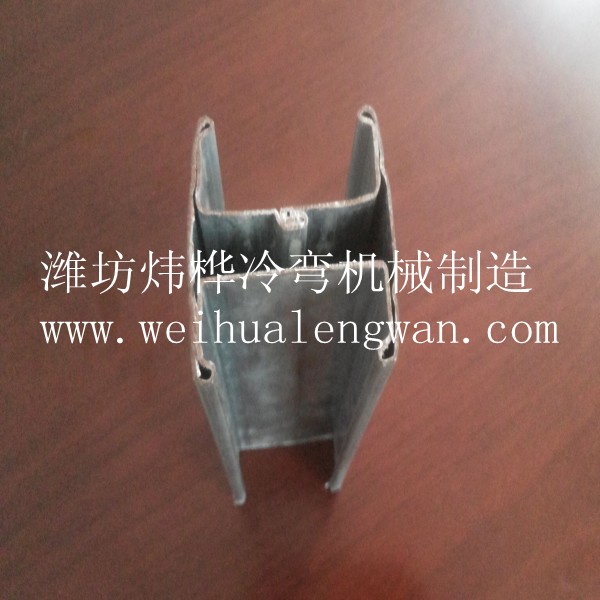

高檔別墅護欄立柱成型生產線

護欄立柱沖孔成型機基本工藝流程：

開卷---校平---送料---沖孔---冷彎成型---定尺切斷---收料

設備主要組成部分

   開卷機、校平機、伺服送料機、液壓沖孔機、成型主機、無毛刺飛鋸切斷、收料機、電氣控制系統。

各個組成部分的作用

開卷機：打開卷料(鋼帶)

校平機：板料整平

伺服送料機：精準為沖孔機送料

液壓沖孔機：自由調整沖孔位置，在板料上按要求沖孔

成型主機：沖壓后的板料經輥輪及輔助輥，逐漸輥壓成護欄立柱型材

無毛刺飛鋸切斷：定尺切斷、斷面無毛刺

收料機：收料

電氣控制系統：控制整條流水線的完全自動化運行

設備簡要參數

用   途：高檔別墅護欄立柱

原 產 地：中國山東濰坊

商標名稱： 山東煒樺冷彎

證   書：CE

質 保 期：1年

售后服務：技術人員

包裝運輸：木箱加薄膜

操作系統：PLC觸摸屏

 重   量：20噸

占地空間：30×2×2（長×寬×高）米

設備主要參數

傳動模式：GY160型齒輪箱

材料規格：鍍鋅鋼卷（Q195）

生產速度：0-15m/min

切斷方式：飛鋸切斷

電壓參數：380V/415V，50Hz, 3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：1.5mm

鋼帶寬度：≤ 400mm,

軋輥材質：Cr12  淬火HRC58°-62°

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

總電機功率：約25KW

液壓系統功率：5.5kw

放料機負載能力：3噸

切斷尺寸公差：≤ ±0.5mm（長≤6000mm）

切斷模具材質： Cr12MoV

氣源：0.5m³/Min；壓力為0.7MPa
