貨架立柱橫梁冷彎成型設備

貨架立柱成型設備工藝

自動放料——導向——校平、送料——連續沖底孔——成型——定尺、切斷——收料臺

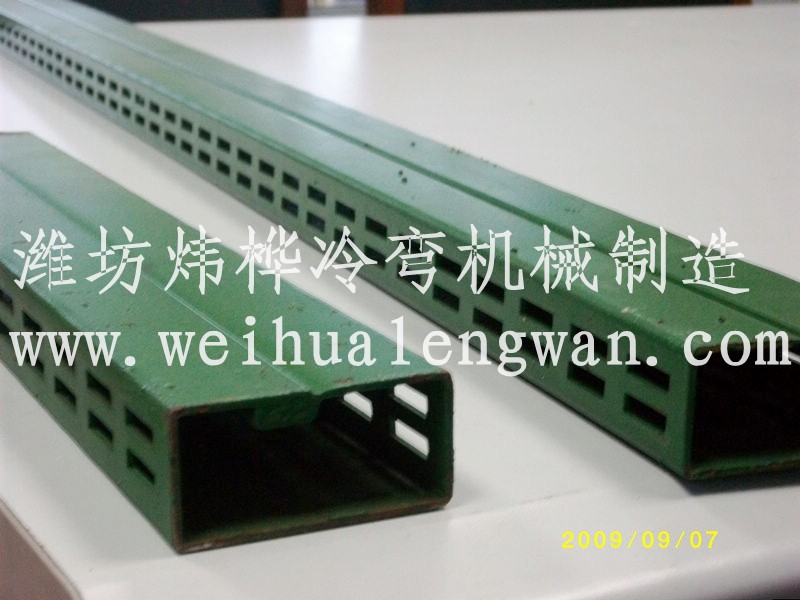

生產的產品有：貨架立柱、貨架橫梁、貨架撐桿、貨架層板等多種產品。
成型主機結構概述：

    a機型：可采用齒輪箱傳動也可采用懸臂式寬度可調節

    b機架結構：鑄鐵牌坊龍門機架結構

    c傳動方式：每道獨立齒輪分配箱傳動

d軋輥材質：GCr15，淬火處理，硬度HRC58-62º

設備簡要參數

用   途：貨架行業

原 產 地：中國山東濰坊

商標名稱：山東煒樺冷彎

證   書：CE

質 保 期：1年

售后服務：技術人員

包裝運輸：木箱加薄膜

操作系統：觸摸屏

 重   量：20噸

占地空間：20×3×2（長×寬×高）米

設備主要參數

材料規格：Q235

生產速度：0-15m/min

切斷方式：液壓切斷

電壓參數：380V/415V，50Hz, 3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：1.0--2.5mm

鋼帶寬度：≤ 400mm,

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

總電機功率：38KW

液壓系統功率：5.5KW

最大承重鋼帶：3噸

切斷尺寸公差：≤ ±0.5mm（長≤3000mm）

切斷模具材質： Cr12MoV

氣源：0.5m³/Min；壓力為0.7MPa
